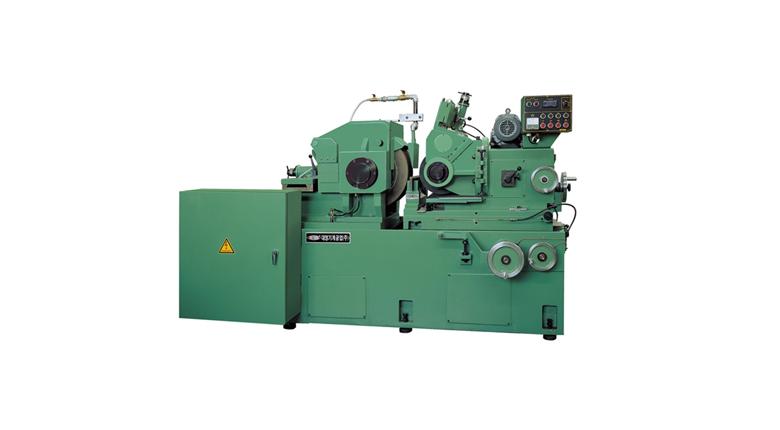

Center Grinding Machine은 원통형소재의 외경을 정밀하게 연마하는 기계로 자동차 산업 및 전기, 전자,가전산업 등 전 분야에 걸려서 다양하게 사용되는 장비입니다. 가공물의 Center를 지지하지 않고 연마하는 것이 원통연마기와 다른 점입니다.
CENTERLESS GRINDING MACHINE
스핀들 및 베어링
· 지석축을 주축대 및 축단의 3개 베어링으로 지지하여 축강성 증대
· 동유압베어링을 사용하여 견고한 베어링 강성 및 진동 감쇄효과 증대, 강력연삭 및 정밀연삭에 우수
이송장치 및 수평장치
· 하부이송장치와 상부이송장치가 각각 연삭대 이송과 조정차 이송을 독립적으로 실행
· 이송장치의 황이송 및 미소이송핸들과 이송나사의 백래시 조정장치는 정밀한 이송조정을 가능하게 함
· 하부 슬라이드 안내면은 복수산형으로 정밀 제작하여 장기간 정밀도를 유지
· 수평 ±5°까지 선회할 수 있는 조정차 선회장치로 조정차축의 평행도와 테이퍼각 조정(운전 중 조정도 가능)
조정자 반전장치
· 조정차를 수직으로 ±5°까지 선회할 수 있어 작업물 통과 속도 범위가 넓음
· 정지 작업시의 기준위치설정에 매우 유용
항목 | 사양 |
Grinding capacity (Special) | Ø1mm~Ø40mm(Ø25mm~Ø100mm) |
Grinding wheel(Diameter×Width×Bore) | Ø455×205×Ø228.6mm |
Regulating wheek(Diameter×Width×Bore) | Ø255×205×Ø111.2mm |
R.P.M of grinding wheel | 1,500 R.P.M. (2,000 m/min) |
R.P.M of regulating wheel | 10~308 R.P.M. (Stepless) |
Motor for grinding wheel spindle | Standard 11kw(15HP)×4P |
Motor for regulating wheel spindle | 1.5kw(2HP)×4P |
Tilting angle of regulanting wheel | ±5° |
Swivelling angle of regulanting wheel | ±2° |
Floor space | 2,300mm×2,200mm |
Net weight | 3,000kg |

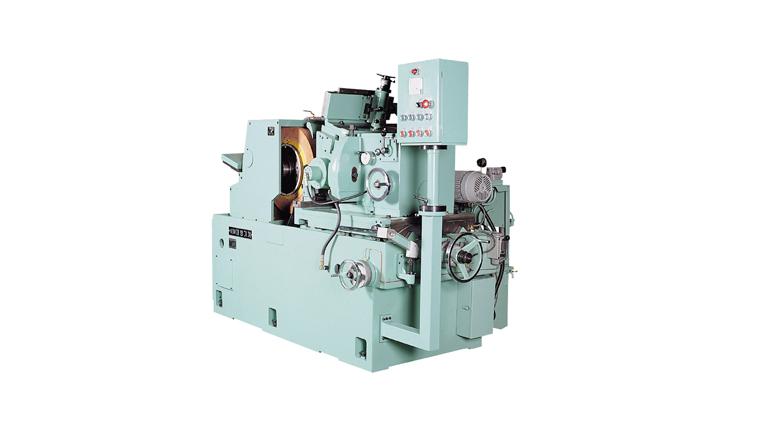

HYDROSTATIC BEARING TYPE
특징
· 초정밀 고속 Centerless Grinding Machine
· 정압베어링(Hydrostatic Bearing) 사용
· 고속연삭 - 2,700m/min로 높아진 연삭지석의 주속
· 정밀연삭 - 탁월한 베어링 강성 및 높은 회전정도
· 중연삭 - 탁월한 축강성으로 중연삭에도 효과적
정압베어링(Hydrostatic Bearing) 사용
· 축 주위에 배열된 정압베어링 오일 포켓에 일정압력의 오일을 공급하면 축은 오일압력에 의해 축 중심에 위치하게 됨
· 외부부하에 대해 축을 중심으로 유지시키는 능력이 탁월
· 강력한 축강성과 탁월한 회전정도
· 축과 베어링이 접촉하지 않으므로 축 마모가 없음
Dual Support Spindle System
특징
· 고정도, 고능률, 중절삭용 대형 센타레스 연삭기
· 초강성구조의 베드
· 연삭 조정 양축을 완전 양단지지
· 특수 정밀급 테이퍼롤러 베어링 및 앵귤러 볼베어링을 최적의 예압으로 조립
· 강제분사식 윤활 방식을 채택하여 정밀도와 긴수명 보장
· 하부 슬라이드에 정밀급 강력 볼스크류를 사용하여 중절삭에도 정밀한 이송 가능

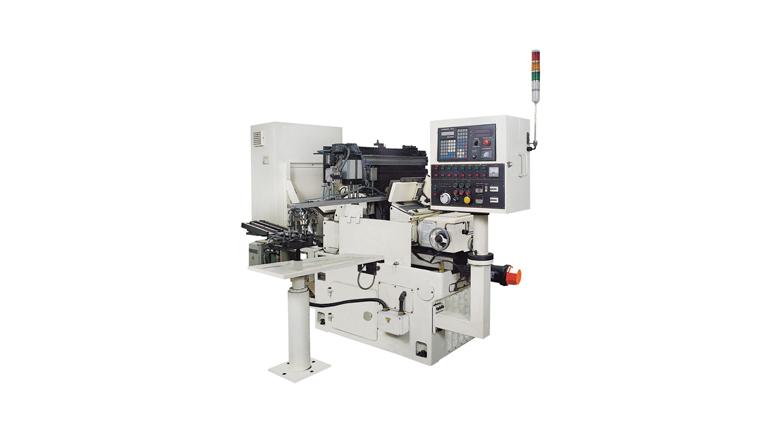

POWERFUL AND USER FRIENDLY CNC CONTROL SYSTEM
특징
· 각각의 Centerless Grinding Machine에 CNC Control System을 적용할 수 있습니다.
· 운전편리성 위주로 program된 CNC control system
· 정밀연삭, 가공물전환, 작업변환 등의 자동화 등이 용이
· 하부 slide 이송, 상부 slide 이송, GW dressing, RW dressing, swivel 장치 feed, 가공물 loading 자동장치 등의 세부 기능에 적용
· 각종 연삭작업 즉 통과, 정지작업싸이클 변환, 가공물정보 수정, 연삭조건변환 등도 수행
FEEDING DIAGRAM
