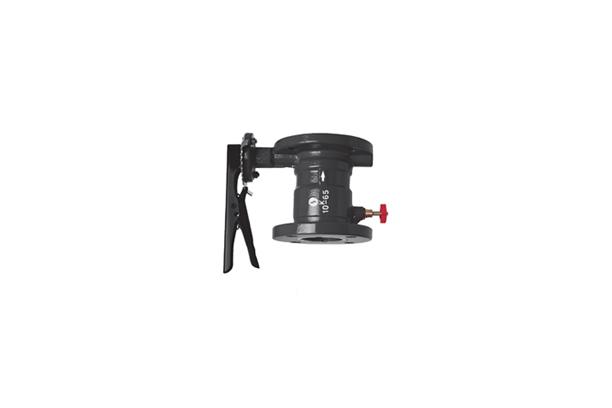

파이브원 첵크밸브 "B"형 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]
STOP 밸브(Butterfly) 기능과 워터햄머 방지형 첵크기능을 동시에 가진 밸브로 컴팩트하고 가격이 매우 저렴하며 최신제품이다.
디자인 등록
※ 위생안전기준인증제품은 에폭시 수지 분체 도장 제품과 스테인리스 제품 입니다.
※ 에폭시 도장 제품은 냉수에만 사용 가능함.(0°C~30°C)
특징
펌프의 출구측에 설치되며 아주 컴팩트하여 배관 공간을 종전보다 더 줄여 설치 할 수 있는 보급형이다.
BY-PASS 밸브가 내장되어 배관의 동파 방지시, 또는 펌프측 진공 발생시 안내수 보충 역할도 한다.
밸브의 내부품이 스테인리스스틸(STS304)로 되어 있어 내구성 및 내식성이 탁월하며 위생안전기준 (스테인리스스틸 제품)에도 적합하다.
레버식(40mm ~ 200mm)과 기어식(전규격)이 있으며 기어식은 비주얼 인디게이터 장착으로 개폐표시 식별이 편리하고 소화용 템퍼스위치(주문사양)장착 제품도 있다.
▶에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
사양
| 형식NO | SI-611 | SI-612 | SI-613 | SI-614 | |
|---|---|---|---|---|---|
| 적 용 유 체 | 냉ㆍ온수 | ||||
| 적 용 압 력 | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | |
| 적 용 온 도 | 0˚C ~ 120˚C | ||||
| 내 압 시 험 | 수압 MAX, 20kgf/㎠ | 수압 MAX, 30kgf/㎠ | 수압 MAX, 20kgf/㎠ | 수압 MAX, 30kgf/㎠ | |
| 접 속 방 식 | KS 10K FF 플랜지 | KS 20K RF 플랜지 | KS 10K FF 플랜지 | KS 20K RF 플랜지 | |
| 작동 최소 차압 | 0.04~0.07kgf/㎠ | ||||
| 주 요 재 질 | BODY | DUCTILE IRON | STS304 | ||
| DISC | SSC13(스테인리스 스틸) | ||||
| SEAT | EPDM | ||||
| CHECK DISK | SSC13(스테인리스 스틸), EPDM | ||||
| CHECK SEAT | SSC13(스테인리스 스틸) | ||||
| SPRING | STS304 | ||||
단면도
치수
UNIT : mm
형식 NO | SI-611, 612, 613, 614(레버식) | SI-611, 612, 613, 614 (기어식) | |||
SIZE | L | H | L | H | L1 |
40A(11/2") | 124.0 | 154.0 | 124.0 | 218.0 | 174.0 |
50A(2") | 144.0 | 161.0 | 144.0 | 225.0 | 174.0 |
65A(21/2") | 169.0 | 171.0 | 169.0 | 235.0 | 174.0 |
80A(3") | 198.5 | 183.5 | 198.5 | 248.0 | 174.0 |
100A(4") | 210.0 | 206.5 | 210.0 | 271.0 | 174.0 |
125A(5") | 248.0 | 213.0 | 248.0 | 278.0 | 174.0 |
150A(6") | 289.0 | 231.0 | 289.0 | 296.0 | 174.0 |
200A(8") | 364.0 | 266.5 | 364.0 | 332.0 | 183.0 |
250A(10") | - | - | 464.0 | 411.0 | 191.0 |
