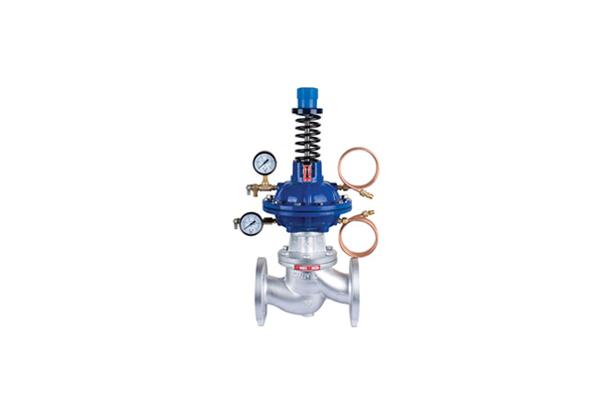

차압유량조절밸브 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]
아파트의 중앙난방ㆍ지역난방 SYSTEM에서 아파트 동별, 층별, Sub-Station별등 각 구역별로 상이한 차압이 발생됨으로 유량의 불균형이 초래되어 효과적인 냉ㆍ난방이 어렵다. 이러한 유량의 불균형을 방지하고 적절한 유량을 분배하기 위하여 차압유량조절밸브를 사용한다.
특징
공급관과 환수관의 차압 유지 및 유량 제어의 2가지 기능을 하며, 사용 목적에 따라서 공급관 또는 환수관에 설치하여 사용 할 수 있다.
밸브 내부의 디스크 포트는 특수 설계된 콘(Cone Type)형상으로 소유량에서 대유량까지 폭 넓은 제어를 할 수 있다.
자력식으로 보조 동력원이 필요하지 않으며 감지라인(동관)에 의한 차압 감지로 작동이 신속ㆍ정확하다.
압력계가 설치 되어 있어 System 진단시 부하 기기의 전후 차압을 쉽게 확인 할 수 있다.
Diaphragm에는 특수 부직포가 삽입되어 있으며 재질이 EPDM이라 고온 및 고압에 용이하다.
인디게이터가 부착 되어 밸브의 개도를 쉽게 확인 할 수 있다. 밸브의 스프링은 10만회 이상 작동 시험을 하여 내구성이 우수하다.
사양
| 형식 NO | SI-1501 | SI-1502 | |
|---|---|---|---|
| 적 용 유 체 | 냉ㆍ온수, 중온수 | ||
| 적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | MAX, 2Mpa(20kgf/㎠) | |
| 적 용 온 도 | 0°C ~ 120°C | ||
| 내 압 시 험 | 수압 MAX, 2Mpa(20kgf/㎠) | 수압 MAX, 3Mpa(30kgf/㎠) | |
| 접 속 방 식 | KS 10K FF플랜지 | KS 20K RF플랜지 | |
| 차 압 조 절 범 위 | 0.5~ 1.2kgf/㎠ (1.2 ~ 2.0 kgf/㎠ 주문사양) | ||
| 주 요 재 질 | BODY | DUCTILE IRON or CAST STEEL | |
| DISC | SSC13 (스테인리스 스틸) | ||
| SEAT | SSC13 (스테인리스 스틸) | ||
| SPRING | SPRING STEEL | ||
| DIAPHRAGM | EPDM | ||
단면도
치수
UNIT : mm
형식 NO | SI-1501 | SI-1502 | ||||
SIZE | L | H | H1 | L | H | H1 |
25A(1") | 184.0 | 488.0 | 63.0 | 184.0 | 488.0 | 63.0 |
32A(11/4") | 200.0 | 494.0 | 68.0 | 200.0 | 494.0 | 68.0 |
40A(11/2") | 224.0 | 508.0 | 70.5 | 224.0 | 508.0 | 70.5 |
50A(2") | 254.0 | 545.0 | 78.0 | 254.0 | 545.0 | 78.0 |
65A(21/2") | 276.0 | 557.0 | 88.0 | 276.0 | 557.0 | 88.0 |
80A(3") | 298.0 | 571.0 | 93.0 | 298.0 | 571.0 | 100.5 |
100A(4") | 357.0 | 691.0 | 105.5 | 357.0 | 691.0 | 113.0 |
125A(5") | 403.0 | 708.0 | 125.5 | 403.0 | 708.0 | 135.5 |
150A(6") | 451.0 | 725.0 | 140.5 | 451.0 | 725.0 | 153.0 |
200A(6") | 570.0 | 1071 | 165.5 | 570.0 | 1071 | 175.5 |
250A(10") | 675.0 | 1096 | 200.5 | 675.0 | 1096 | 215.5 |
300A(12") | 740.0 | 1121 | 223.0 | 740.0 | 1121 | 240.5 |
