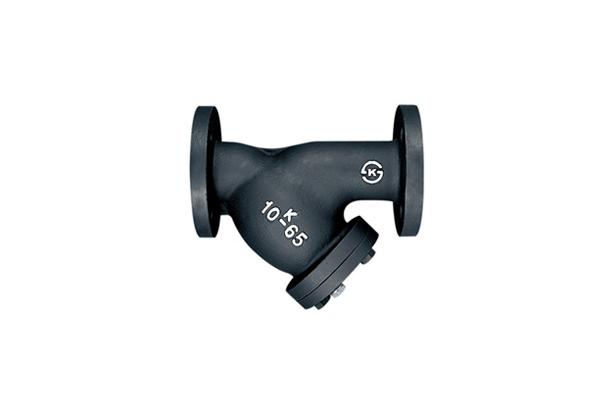

플랜지식"Y"형 스트레이너 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]/ 스테인리스 10kgf/㎠, 20kgf/㎠ [1Mpa].[2Mpa]
한국 산업규격 ( KSB 1538 ) 표시 인증제품으로 품질이 우수하고 내구성이 탁월한 나사식 스트레이너이다.
한국산업규격인증 (KSB 1538)
※ 한국산업규격(KS)인증제품은 SI-402 주철플랜지식65mm~200mm 까지입니다.
※ 위생안전기준인증제품은 SI-402 주철플랜지식 수지분체도장으로 65mm~350mm까지 입니다.
※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
특징
여과망(Screen)은 Stainless Steel로 제작되어 내식성, 내구성이 우수하다.
비석면 가스켓을 사용하여 인체에 무해하며 내구성 및 내열성이 우수하고 부풀음, 찢어짐이 매우 적다.
제품의 모든 가공은 머니싱센터 및 CNC작업을 하여 품질이 균일하다.
제품의 도장은 내열성이 강한 페인트를 사용하여 외관이 미려하고 220˚C 이하의 모든 유체에 사용이 가능하다.
SI-411(20K용)은 지역난방공사 시방에 적합하도록 Body와 Cover의 조립부를 볼트, 너트로 체결하여 장기간 경과후에도 분해 조립이 편리하며 고온고압에 견딜 수 있도록 안전을 고려하여 충분한 두께로 설계 제작되었다.
▶ 음용수 Line에 적합한 에폭시 수지 분체도장 제품도 생산됨. (주문사양)
▶ 메쉬(MESH)망은 주문 생산됨.
▶ 한국산업규격(KS)인증제품은 SI-402 주철플랜지식 65mm~200mm 까지입니다.
▶ 지역난방공사 시방에 적합하도록 Body, Cover의 조립 부위를 볼트, 너트로 조립된 제품도 생산됨
▶ 위생안전기준 인증제품은 SI-402 에폭시 수지 분체은 65mm~350mm까지 입니다.
▶ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
사양
형식 NO | SI-402 | SI-411 | SI-416 | SI-417 | |
적 용 유 체 | 증기, 냉ㆍ온수, 기름 | ||||
적 용 압 력 | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | |
적 용 온 도 | 0˚C ~ 220˚C | ||||
내 압 시 험 | 수압 MAX, 21kgf/㎠ | 수압 MAX, 30kgf/㎠ | 수압 MAX, 21kgf/㎠ | 수압 MAX, 30kgf/㎠ | |
접 속 방 법 | KS 10K FF, ANSI 플랜지(주문사양) | KS 20K RF, ANSI 플랜지(주문사양) | KS 20K RF, ANSI 플랜지(주문사양) | KS 10K FF, ANSI 플랜지(주문사양) | |
주 요 재 질 | BODY | CAST IRON | DUCTILE IRON | SSC13 | SSC13 |
COVER | CAST IRON | DUCTILE IRON | SSC13 | SSC13 | |
SCREEN | STS304 | ||||
PACKING | NON-ASBESTOS GASKET | ||||
단면도
치수도
UNIT : mm
형식 NO | SI-402 | SI-411 | SI-416 | SI-417 | ||||||||||||
SIZE | L | H | d | 타공 크기 | L | H | d | 타공 크기 | L | H | d | 타공 크기 | L | H | d | 타공 크기 |
50A(2") | 229 | 157 | Rc1/2" | Ø1.0 | 230 | 148 | Rc1/2" | Ø1.0 | 214 | 144 | Rc1/2" | Ø1.0 | 221 | 146 | Rc1/2" | Ø1.0 |
65A(21/2") | 286 | 186.5 | Rc1/2" | Ø1.2 | 285 | 177 | Rc1/2" | Ø1.2 | 241 | 163 | Rc1/2" | Ø1.2 | 274 | 166 | Rc1/2" | Ø1.2 |
80A(3") | 305 | 206 | Rc1/2" | Ø1.2 | 325 | 202 | Rc1/2" | Ø1.2 | 274 | 186 | Rc1/2" | Ø1.2 | 321 | 197 | Rc1/2" | Ø1.2 |
100A(4") | 360 | 234 | Rc1/2" | Ø1.2 | 371 | 234 | Rc1/2" | Ø1.2 | 310 | 216 | Rc1/2" | Ø1.2 | 365 | 225 | Rc1/2" | Ø1.2 |
125A(5") | 397 | 280 | Rc3/4" | Ø1.5 | 430 | 273 | Rc3/4" | Ø1.5 | 368 | 263 | Rc1/2" | Ø1.5 | 421 | 269 | Rc3/4" | Ø1.5 |
150A(6") | 460 | 324 | Rc3/4" | Ø1.5 | 476 | 317 | Rc3/4" | Ø1.5 | 415 | 300 | Rc1/2" | Ø1.5 | 473 | 311 | Rc3/4" | Ø1.5 |
200A(8") | 560 | 404 | Rc3/4" | Ø2.5 | 580 | 396 | Rc3/4" | Ø2.5 | 507 | 377 | Rc1/2" | Ø2.5 | 573 | 390 | Rc3/4" | Ø2.5 |
250A(10") | 620 | 467 | Rc1" | Ø3.0 | 636 | 470 | Rc1" | Ø3.0 | | | | | | | | |
300A(12") | 735 | 558 | Rc1" | Ø3.0 | 784 | 571 | Rc1" | Ø3.0 | | | | | | | | |
350A(14") | 810 | 614 | Rc1" | Ø3.0 | 864 | 640 | Rc1" | Ø3.0 | | | | | | | | |
400A(16") | 880 | 690 | Rc1" | Ø3.0 | 952 | 719 | Rc1" | Ø3.0 | | | | | | | | |
450A(18") | 1059 | 826 | Rc1" | Ø3.0 | 1059 | 826 | Rc1" | Ø3.0 | | | | | | | | |
500A(20") | 1212 | 918 | Rc1" | Ø3.0 | 1212 | 918 | Rc1" | Ø3.0 | | | | | | | | |
550A(22") | 1315 | 1003 | Rc1" | Ø3.0 | 1315 | 1003 | Rc1" | Ø3.0 | | | | | | |
| |
