G·S밸브 "B"형 10kgf/cm² [1MPa]

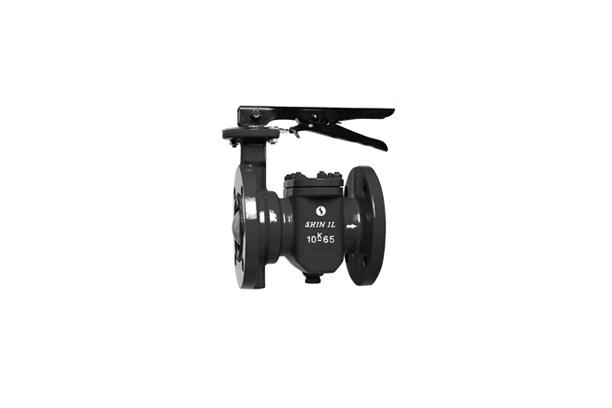

최신제품으로 STOP 밸브(Butterfly)와 스트레이너(상향식)기능을 동시에 갖춘 밸브로서 초경량이고 컴팩트하여 배관 공간과 공수를 최대한 줄여 설치 할 수 있다.
디자인 등록
※ 위생안전기준인증제품은 에폭시수지분체도장 제품과 스테인리스제품 입니다.
※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
특징
- 밸브(Butterfly)와 스트레이너(상향식) 기능을 갖춘 밸브이다.
- 초경량이며 컴팩트하여 배관 공간을 종전보다 더 줄여설치 할 수 있고 가격이 매우 저렴하다.
- 내부품이 스테인리스스틸(STS304)로 되어 있어 내구성, 내식성 및 위생안전기준(스테인리스스틸 제품)에도 적합하다.
- 스크린을 상향으로 탈착 할 수 있어 이물질 청소시 편리하며 바닥 배관에 아주 용이하다.
- 레버식 (40mm ~ 200mm)과 기어식(전규격)이 있으며 기어식은 비주얼 인디게이터 장착으로 개폐표시 식별이 편리하고 소화용 템퍼스위치(주문사양)장착제품도 있다.
- 지역난방공사 시방에 적합하도록 Body, Cover의 조립 부위를 볼트, 너트로 조립된 제품도 생산됩니다.
※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
사양
| 형식 NO | SI-511 | SI-512 | SI-514 | SI-515 | |
|---|---|---|---|---|---|
| 적 용 유 체 | 냉ㆍ온수 | ||||
| 적 용 압 력 | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | |
| 적 용 온 도 | 0˚C ~ 120˚C | ||||
| 내 압 시 험 | 수압 MAX, 20kgf/㎠ | 수압 MAX, 30kgf/㎠ | 수압 MAX, 20kgf/㎠ | 수압 MAX, 30kgf/㎠ | |
| 접 속 방 식 | KS 10K FF 플랜지 | KS 20K RF 플랜지 | KS 10K FF 플랜지 | KS 20K RF 플랜지 | |
| 주 요 재 질 | BODY(상ㆍ하부) | DUCTILE IRON | SSC13(스테인리스 스틸) | ||
| COVER | DUCTILE IRON | SSC13(스테인리스 스틸) | |||
| SPRING | STS304 | ||||
| DISC | SSC13(스테인리스 스틸) | ||||
| 시트패킹 및 O-RING | EPDM | ||||
단면도
치수
형식 NO | SI-511, 512, 514, 515 (레버식) | SI-511, 512, 514, 515 (기어식) | |||||
SIZE | L | H | d | L | H | L1 | d |
40A(11/2") | 166.0 | 154.0 | Rc3/8" | 166.0 | 218.0 | 174.0 | Rc3/8" |
50A(2") | 181.0 | 161.0 | Rc1/2" | 181.0 | 225.0 | 174.0 | Rc1/2" |
65A(21/2") | 192.0 | 171.0 | Rc1/2" | 192.0 | 235.0 | 174.0 | Rc1/2" |
80A(3") | 204.0 | 183.5 | Rc1/2" | 204.0 | 248.0 | 174.0 | Rc1/2" |
100A(4") | 236.0 | 206.5 | Rc1/2" | 236.0 | 271.0 | 205.0 | Rc1/2" |
125A(5") | 261.0 | 213.0 | Rc3/4" | 261.0 | 278.0 | 205.0 | Rc3/4" |
150A(6") | 297.0 | 231.0 | Rc3/4" | 297.0 | 296.0 | 205.0 | Rc3/4" |
200A(8") | 336.0 | 266.5 | Rc3/4" | 336.0 | 332.0 | 267.0 | Rc3/4" |
250A(10") | - | - | - | 418.0 | 411.0 | 276.0 | Rc3/4" |
UNIT : mm
