This product is manufactured by
SHINIL VALVE
TOP
Model Name
SI-501
Series
-
Data
카탈로그-신일밸브-G.S 밸브
Manufacturer information
SHINIL VALVEPipe fitting and Faucet valve manufacturer, GS reducing valve, Pipe one check valve, Manual balancing valve and more
Problem with product info?
Update request
Manufacturer
SHINIL VALVE
Brand
-
SKU
129545
Product Name

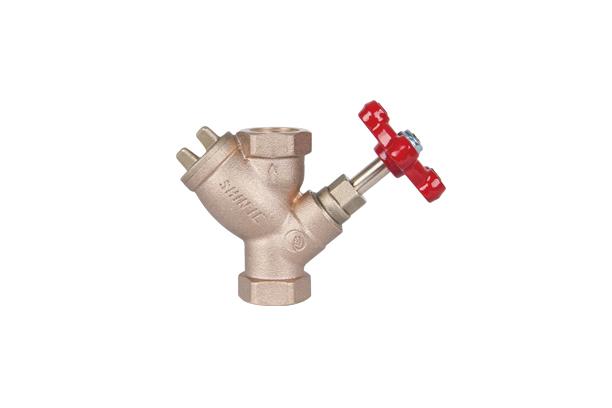

G·S 밸브 G형 청동
Model Name
SI-501
Size
-
Weight
-
Product Details
G·S 밸브 "G"형 청동 10kgf/cm² [1MPa]
냉ㆍ난방 배관에 주로 사용되는 제품으로 밸브와 스트레이너 기능을 동시에 갖춘 밸브로서 BODY는 청동, COVER는 황동단조로서 내식성, 내구성이 우수하여 동배관 및 일반 배관에서도 적합하다.
미국 특허 등록
실용신안 등록
디자인 등록
특징
밸브의 디스크 부분을 Teflon ring으로 하여 시트 누설이 전혀 없고 내열성(120˚C 이하) 및 내압성,내마모성이 우수하다.
이물질 제거시 Cover의 분해가 쉽도록 EPDM O-Ring을 사용하였다.
여과망(Screen)은 Stainless Steel로 제작되어 내식성, 내구성이 우수하고 개구면적을 크게하여 압력 손실을 극소화 하였다.
15A~25A는 상향으로 설치하게 되어 청소가 매우 간편하며, Body의 내부공간이 넓고 유체의 흐름을 이용한 "이물질 부상 여과방식"을 채택하여 이물질이 Screen 내부의 걸름턱에 적체되며 공구 없이도 분해 조립이 편리하게 되어 있다. 특히, Air Vent배관에 설치시 공기포집 역할도 하여 적절하게 사용할 수 있다.
사양
| 형식NO | SI-501 (15A~25A) | SI-501 (32A~50A) | |
|---|---|---|---|
| 적 용 유 체 | 냉ㆍ온수, 기름, 증기(주문사양) | ||
| 적 용 압 력 | MAX, 1Mpa(10kgf/cm2) | ||
| 적 용 온 도 | 0℃ ~ 120℃(120°C초과 ~ 220°C 주문사양) | ||
| 내 압 시 험 | 수압 MAX, 2Mpa(20kgf/cm2),공압 MAX, 0.7Mpa(7kgf/cm2) | ||
| 접 속 방 법 | KS 관용테이퍼 나사(Rc),NPT 나사(주문사양) | ||
| 주 요 재 질 | BODY | CAST BRONZE | |
| BONNET. COVER | FORGED BRASS | ||
| SCREEN | STS 304 (상향 걸름형) | STS 304 (일반형) | |
| DISC | BRASS and TEFLON | ||
| O-Ring | EPDM | ||
단면도
치수
UNIT : mm
형식NO | SI-501 | ||||
SIZE | L | H1 | H2 | d | 타공크기 |
15A(1/2") | 71 | 44 | 72 | Rc1/2" | φ0.8 |
20A (3/4") | 93 | 55 | 80 | Rc3/4" | φ0.8 |
25A (1") | 103 | 62 | 96 | Rc1" | φ0.8 |
32A (11/4") | 136 | 75 | 118 | Rc11/4" | φ1.0 |
40A (11/2") | 157 | 86 | 135 | Rc11/2" | φ1.0 |
50A(2") | 190 | 108 | 150 | Rc2" | φ1.0 |
