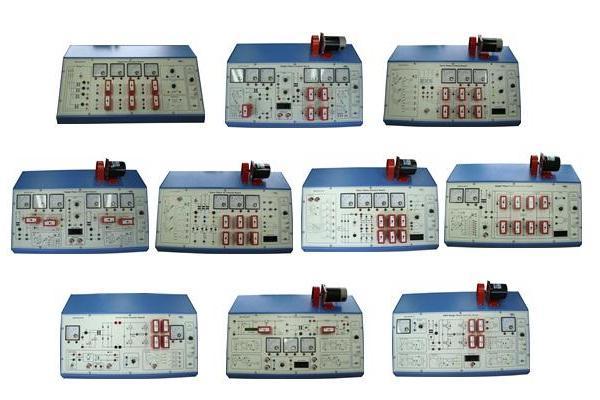

각 실험보드는 실험에 필요한 전원 트랜스, 실험회로에 적합한 게이트 회로, 드라이버 회로, 실험 단원별 저항부하, 부하용 리액턴스, 직류전동기 1φ, 3φ교류전동기 등이 보드에 내장되어 실 부하 실험이 가능하다.

게이트 회로, 드라이버 회로, 주회로 소자들은 모듈화 하여 착 탈 및 교체가 용이하고, 각종 모듈은 콘넥터 방식로 처리되어 착 탈시 전원 및 신호선 연결방식이 자연스럽게 구성되며, 분리 보관 할 수 있는 구조이다.

그래픽 보드는 전 회로가 인쇄표시 되어야 있으며 각 기능별 파형을 측정할 수 있는 체크 포인트가 구성되어 있다.

회로 상에 게이트 신호를 조절할 수 있는 VR단자 또는 외부 신호 입력 단자가 부착되어 있다.
