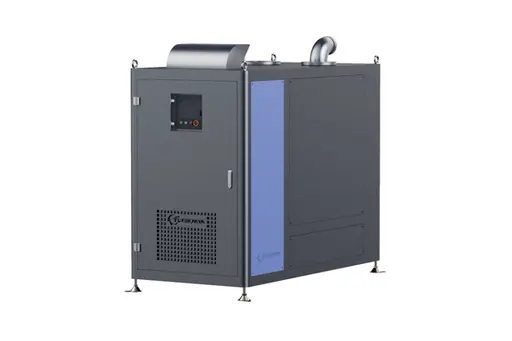

WH시리즈는 에어 포일 베어링 기술이 적용된 차세대 프리미엄 압축기기로, 터보윈은 1.5bar에서 8bar까지가 공급이 가능한 산업용 터보 압축기를 제공합니다. WH시리즈는 적용분는 높은 수조의 폐수 및 하수처리장, 화학공정, 섬유 공장, 음식 및 음료, 석유화학 공장, 유리 공장, 반도체 공정의 에어나이프 및 기타 중고압 압축기기 활용도로 사용 가능합니다. 본 제품은 저탄소발자국(carbon footprint)을 선도하는 최적의 에너지 절감 기기 제품입니다. |
|
1. 모터 냉각 시스템 터보윈의 모터 냉각 시스템은 이중 냉각 구조로 특허를 받았으며, 타사 대비 모터 온도를 최소 10도 이상 낮출 수 있습니다. 이 독창적인 기술은 Stator의 외부를 1차 냉각 후, 에어포일 베어링, Winding과 Rotor를 2차로 냉각하는 방식으로 우수한 냉각 성능을 발휘하여 세계 최고의 효율을 구현합니다. |
상기 이미지는 단일 임펠러가 적용된 코어 제품의 냉각 경로를 보여줍니다. |
|
|
|
|
2. 원심식 직결형 다단 터보 압축기 WH 시리즈는 고속 모터에 직결된 다단 형식의 터보 압축기로, 최대 8bar까지의 공기압축 솔루션을 제공합니다. |
 |
|
3. 고속 및 고효율 영구자석동기 모터 터보윈의 퍼머넌트 마그네틱은 고효율 (95% 이상), 자체 설계 및 제조 된 제품으로 20,000 ~ 150,000 RPM 범위의 초고속 운전을 구현합니다. |
 |
|
4. 고성능 임펠러 고강도 알루미늄 합금 (AL7075-T651)을 0.001mm 까지 가공하는 고성능 임펠러입니다. 터보윈의 임펠러는 표면의 경질 아노다이징 처리를 하기 때문에 내식성과 내약품성이 우수하여 열악한 환경에서도 최고 성능을 발휘할 수 있습니다. 또한 다양한 고객의 요구사항에 맞추어 스테인레스와 티타늄 임펠러도 설계하고 제작합니다 |
 |
|
5. 에어 포일 베어링 터보윈의 에어 포일 베어링은 마찰이 전혀 없고, 반영구적인 100% Oil-less베어링으로 터보윈이 설계하고 제작하며, 최초 개발시 100,000 사이클 이상의 엄격한 On / Off 테스트를 통과하였습니다. |
The image on the left shows air foil bearing’s physical |
|
6. 실시간 유량 측정 시스템 터보윈의 제품은 차압와 온도를 실시간으로 측정하여 유량을 계산하는 정밀한 측정시스템으로 구성하여 고객이 원하는 대로 제품의 압력과 유량을 빠르고 정확하게 제어할 수 있습니다. 적용 된 노즐 유량계는 ± 0.5 % 차이 이내의 정확한 인덱스를 측정 할 수 있습니다. (JIS B 8340) |
|
1. 방수 및 방습기능을 갖는 터보 송풍기 터보윈은 야외나 실외에서 설치하여 운영할 수 있는 방수 및 방습 터보 제품을 개발하여 특허로 등록하였습니다. 그래서, 외부건축비용 없이 터보 제품을 사용할 수 있기 때문에 전기에너지 절약만이 아니라 건축 소요 비용까지 크게 절감 할 수 있습니다. |
 |
|
2. 공기의 차압을 이용한 BOV 밸브 BOV는 제품 서지, 작동 및 비상 상황에서 제품을 보호하는 데에 사용됩니다. 특허를 받은 터보윈의 BOV는 외부 압축 공기를 공급을 받지 않고 내부 차압에 의해 제품 안에서 자체적으로 작동되는 고유한 기능을 가지고 있습니다. |
3. 모터 고정 장치 터보윈의 모든 제품은 운반하고 설치할 때, 외부충격에 의해서 모터 내 에어포일 베어링이 망실되지 않도록 베어링이 모터에서 움직이지 못하게 모터고정장치를 사용하여 출고됩니다. 전 모델에 적용되는 이 기술로 인하여 제품 인도 및 설치 과정에서의 발생할 수 있는 불필요한 제품 손상을 최소화하여 제품의 안정적 운전을 보증합니다. |
|
4. 제어판 터보윈은 제어 방법을 MICOM이나 PLC 중 선택할 수 있고, PLC는 Allen Bradley, SIEMENS, RS-AUTO, LG PLC 등 고객에 취향에 맞추어 제공합니다. 또한, 3가지 기본적인 통신방식 (RS485 / RS232 / Ethernet)을 활용하여 모든 통신 방식과 잘 호환됩니다. 컴팩트한 제어판 구조는 타사와 대비하여, 품질 관리 및 유지 보수가 용이한 장점을 가지고 있습니다. |
|
|
5. 유저인터페이스 고객 요구사항에 맞추어 7인치 또는 10인치 터치스크린 중에 디스플레이를 선택할 수 있고, 압력, 온도, 유량, 회전수, 전력 등의 정보를 쉽고 정확하게 표시 및 제어할 수 있으며, 4 개의 개별 스위치 (RUN, LOAD, STOP, EMERGENCY)를 별도로 구성하여 비상 상황 발생시 신속한 제품 작동이 가능합니다. |
|
|
6. 인버터 냉각 시스템 터보윈 터보 블로워는 CE와 UL인증 받은 다양한 브랜드의 인버터를 사용하기 때문에 모든 사용환경에 적합한 안정적인 제품 운영을 보증합니다. 터보윈의 특허 받은 이중 모터 냉각 시스템은 냉각성능이 우수하여 추가 모터냉각장치의 부착이 필요가 없기 때문에 가장 효율적으로 전기에너지를 절약할 수 있고, 인버터를 통과한 냉각공기는 모터의 냉각공기와 통합하여 외부로 방출하는 간결한 구조로 되어 있어서, 그림과 같은 모터와 인버터를 통합한 흡입 냉각 시스템으로 제품이 구성됩니다. |
|
|
7. 흡입필터 시스템 흡입 공기는 부직포 필터와 MEDIUM 필터(85 % 이상 효율)를 두 번 통과하면서 미세 먼지가 최대한 여과되어 제품의 망실을 최소화기 때문에 먼지로부터 제품을 안전하게 보호할 수 있습니다. 필터는 일시 정지 중이나 운전 중에 매우 손쉽게 교체 할 수 있어 사용자의 편의성을 극대화 하였습니다. |
