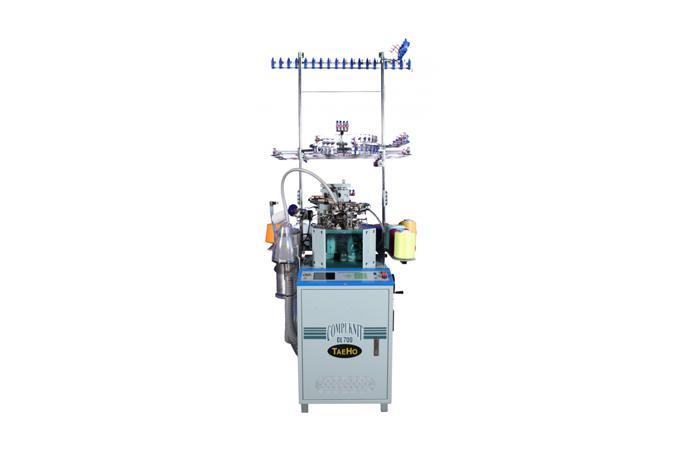

제품사양

– 실린더 구경 : 3.75″,  4″,  4.5″
– 기계중량 : 400Kg
– 침수 : 54N ~ 200N
– 최대속도 : 320 RPM
– 공기압력 : 0.6Kw
– 서보모터 전력 : 0.9Kw
– 전기사양 : 220V ~ 440V
– 링브로워 : 0.75Kw
– 콘트롤러 : 0.7Kw
– 설치공간 : L1600 * W1500 * H2500mm
– 포장규격 : L1070 * W1120 * H1820mm



기술 및 인증

발명특허 제 2006-0077967호, CE마크

기능 및 특성

ㆍUPS 기능
– SoftWare 구현으로 안정적인 콘트롤러 종료
– 작업 기억 보존 가능시간 약1개월 전원 재 투입시 전 작업 연속진행

ㆍ패턴 – 최대 3개까지 콘트롤러에 저장 (체인이 따로 존재치 않고 패턴에 포함)

ㆍ화면 구성 및 사용언어 – 기본화면 구성은 3개국어(한국어, 영어, 중국어)로 구성

ㆍ편리한 각종 점검 기능과 Ring Blower 자동 정지기능

ㆍOILER 기능 – 급유 위치 및 회수 지정가능

ㆍ고무관련 AIR를 아날라이저 에서 지정할 수 있어서 고무 사용이 간편

ㆍ콘트롤러 상에서 패턴 읽기/쓰기 가능

ㆍMODE KEY 스위치 사용으로 사용자 실수 방지

ㆍ중요기능 PASSWORD 사용으로 사용자 실수 방지

ㆍ생산량 표시 및 지정 생산량 자동 정지 기능

ㆍ체인편집 프로그램이 따로 필요 없이 아날라이저 에서 모든 작업이 가능

ㆍ자체 기술로 개발되어 A/S 가 쉽고 지속적인 교육이 가능



주요 특징

ㆍ고무 스텝핑 모터 – 스텝핑 모터를 채택하여 균일한 장력유지

ㆍ서브 모터에 의한 동력전달 – 실린더회전, 기계진동 및 소음과 기어 마모 제거

ㆍ실린더 상하운동 – 스텝핑 모터에 의한 정밀한 운동량 유지

ㆍ실판 분리 – 실판과 기계를 분리하여 기계 진동이 없다

ㆍ기름 유출방지 – 바늘 및 쟉크 윤활유 공급으로 인한 하체부 기름 유출을 완전방지

ㆍ자유로운 스쿠이 상판 수직,좌우운동 – 스쿠이 상판이 에어 실린더에 의한 수직 상하 운동 및 실린더 교체 시 필요에 따라 스쿠이 상판뚜껑 회전 이동이 가능
