U-bending 튜브

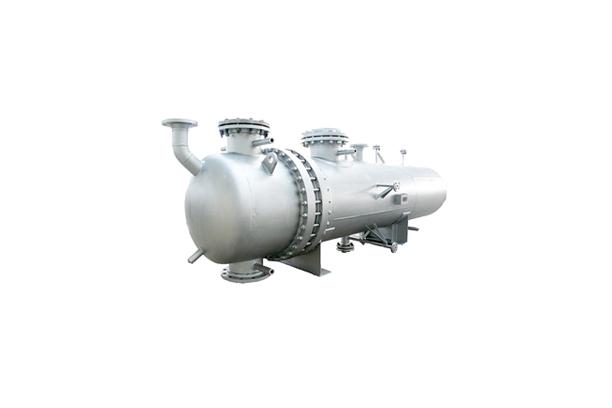

U-tube 열교환기는 튜브시트에 고정된 U자 형태의 튜브세트로 이루어져 있습니다. 이는 배플(baffle) 또는 서포터로 지지되어, 용접된 쉘에 장착되거나 튜브시트에 볼트로 고정됩니다.
유체가 튜브 외부표면을 거치며 쉘을 통과하는 동안, 용접이나 볼트로 튜브시트에 고정된 헤더어셈블리를 통해 다른 유체가 통과합니다. 증가하고 있는 고객의 bending 요청에 대응하기 위해, 티튜브는 새로운 설비와 기술로 u-bending 영역까지 사업을 확장하고 있습니다.
Applicable Standards
ASME, ASTM, EN, DIN, JIS, KS
Applicable Material
TP304, TP304L, TP304N, TP316, TP316L, TP317, TP317L, TP321,TP347, TP305, TP310S, TP409, TP410, A179, A192, A106 Gr.B, A210-A1, A334 Gr.1, A334 Gr.6, A213 T11, A213 T22, A213 T5, C44300, C68700, C70600, C71500, C71640, S31803, S32205, S32750, S31254, N06600, N06625, N06690, N08800, N08825, N04400
Applications
Industrial Boiler |
Power Plant |
Heat Exchanger |
Applicable Size Range (unit : mm)
- Outer Diameter : 1.5 - 325.0
- Wall Thickness : 0.5 - 45.0
- Length : 30,000 (38,000 for special demands)
