  • 신우전원기술(주)

    SWRS (직류 전원장치)
    모델
    -
    시리즈
    제품소개

    제품 소개

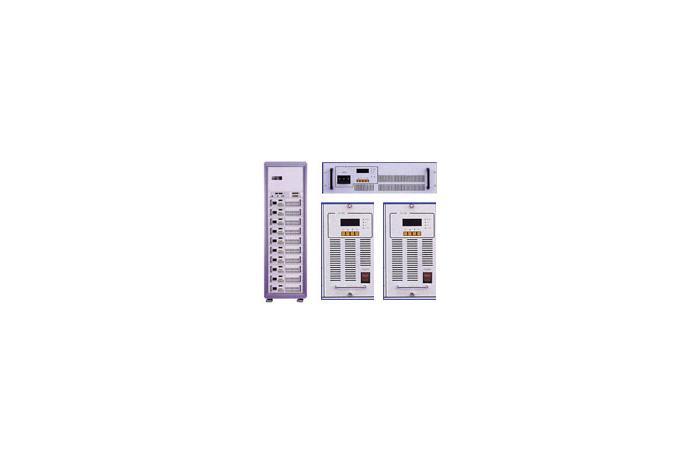

    신우전원기술(주) SWRS (직류 전원장치)

    ㆍ 고주파 스위칭 방식 정류 모듈
    ㆍ 소형화, 경량화
    ㆍ 고효율, 고입력 역률
    ㆍ 최대 12모듈 실장 가능
    ㆍ 초기에 최소용량으로 설치 후 향후 모듈 추가만으로 간단히 용량 증설 가능
    ㆍ 마이크로 프로세서 방식 제어 유니트
    ㆍ 자동 충전 기능
    ㆍ 디지털 디스플레이
    ㆍ 축전지 개별 셀 상태 점검 가능
    ㆍ RS-232C 및 Dry Contact에 의한 외부 인터페이스 기능

    [SWRS 표준사양]

    구분

    규정범위

    비고

     운영전압

     정격전압

     -48V



     출력전압

     최대 -56V DC

     정격입력조건에서 50% 부하시

     부동전압

     -48V~-54V

     제어유니트로 부동충전전압 조정기로 조정

     균등전압

     -50V~-56V

     제어유니트로 부동충전전압 조정기로 조정

     정격출력전류

     25A, 50A, 100A



     출력전압안정도

     ±0.5V 이내

     정격입력 조건에서 10~100% 부하변동시

     잡음전압

     평가잡음(음성)

     4mV 이하

     정격입력전압 조건에서 정격출력전류 4배 용량의  축전지와 연결한 상태에서 측정

     첨두치

     250mV(p-p)이하

     실효치

     100mV(p-p)이하

     음향잡음

     50db 이하

     정류기 전면에서 1.0m 거리,  1.5m 높이에서 측정

     누설전류

     100mA 이하

     정격입출력 조건에서 측정

     과도전압변동

     첨두치

     1V 이하

     정격입력전압 조건에서 정격출력전류 4배 용량의  축전지와 연결되어 운용될 때 정격용량의  20~100%
     에서 정격출력전류의  30%부하 급변시
     출력전압의  ±0.5V 이내로 안정되는 시간.
     단,  정류기는 회복시간이 다른 정류기와 병렬운전  할 때에도 안정하여야 한다.

     회복시간

     35ms 이하

     효율

     90% 이상

     정격입력조건에서 50~100% 부하시

     절연저항

     10MΩ 이상

     정격입력조건에서 50~100% 부하시 직류  500V  (380V의 경우  1000V) 메가로 측정시 2차 회로의
     모든 접지는 분리하고 각 단자를 단락하여 인쇄회로  기판을 제거한 상태로 시험

     온도상승

     반도체류
     변압기 및 리액터류

     75deg 이하

     H종 절연

     100deg 이하
