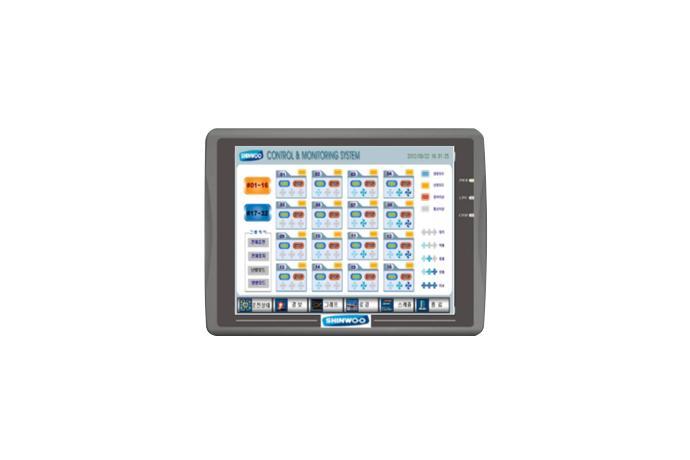

⊙ Touch Panel

> 산업용 제어기의 제어 조작 및 상태 모니터용
> DISPLAY : 7”, 10” TFT Color LCD
> KEY INPUT : SCREEN TOUCH
> 하위 제어기 연결 : RS-485 PORT, MODBUS RTC
                           PROTOCOL 지원
> 상위 시스템 연결 : RS-485 PORT, LAN PORT
> 기 능
- 경보 표시
- 온도, 풍량 등 현재 상태 표시
- 전체 제어
- 개별 제어



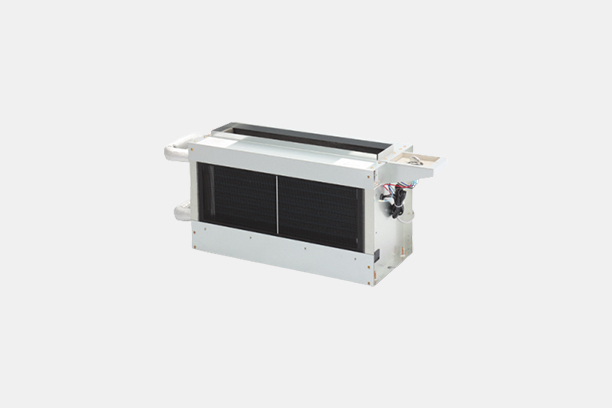

⊙ 제품특징

> 중앙제어 : MODBUS PROTOCOL를 이용한 자동제어 시스템 연동
> 실시간 온도를 감지 및 자동 운전, 수동 운전(강, 중, 약), 터보 운전
>  다양한 운전 모드 – 냉방, 난방, 송풍
>  개별 제어 : 유선리모콘(1~16대 제어), 무선리모컨
>  GROUP 제어 : TOUCH PANEL을 이용한 32개의 FCU ZONE제어



⊙ GATE WAY

> 통신 PROTOCOL 변환 장치 :
   - 기존 FCU CONTROLLER는 자체 PROTOCOL로 구성되어 통합 및   구성이 제한됨에 따라 범용 MODBUS PROTOCOL로 변환하는 장치 필요.
   - TOUCH PANEL 전단에 장착
   - TOUCH PANEL의 MODBUS 신호를 RS-485 FCU PROTOCOL로 변환하여 각 FCU에 전송
   - FCU의 RS-485 PROTOCOL를 MODBUS 신호로 변환하여 TOUCH PANEL에 전송
> 통신 PROTOCOL
   - 기존 설치 FCU CONTROLLER : RS-485 자체 PROTOCOL
   - TOUCH PANEL : RS-485 MODBUS RTU PROTOCOL or TCPIP MODBUS RTU PROTOCOL
   - DDC PANEL : RS-485 MODBUS RTU PROTOCOL or TCPIP MODBUS RTU PROTOCOL
