(주)신일밸브
1/1

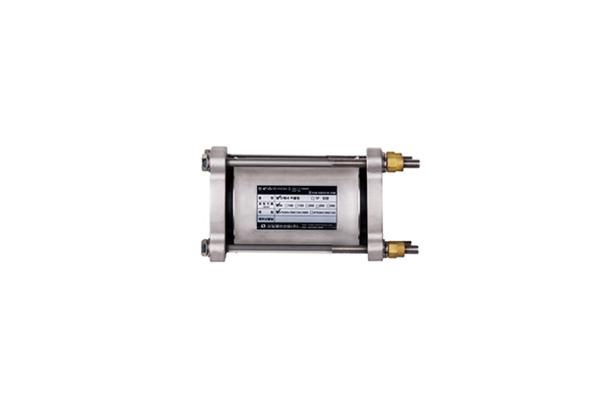

스테인리스 스틸 신축관, 1F 단관
모델명
시리즈
스테인리스 스틸 신축관
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
단면도
사양
MAX, 10kgf/㎠
| 주 요 재 질 | PARTNAME | MATERIAL |
| BODY | STS304 | |
| COVER | SSC13A | |
| RUBBER RING | N.B. | |
| HEX. BOLT | STS304 | |
| HEX. NUT | BRASS | |
| FLAT WASHER | STS304 | |
| SPRING WASHER | STS304 | |
| FLANGE | SSC13A | |
| PIPE | STS304 |
치수
UNIT : mm
형식 NO | SI-201, 21021 | |||||
SIZE | L | L1 | L2 | ØD | ØC | n-d |
80A(3") | 480.0 | 215.0 | 215.0 | 200.0 | 160.0 | 4-19.0 |
100A(4") | 480.0 | 215.0 | 215.0 | 220.0 | 180.0 | 8-19.0 |
150A(6") | 580.0 | 218.0 | 265.0 | 285.0 | 240.0 | 8-23.0 |
200A(8") | 680.0 | 252.0 | 315.0 | 340.0 | 295.0 | 8-23.0 |
250A(10") | 750.0 | 255.0 | 350.0 | 395.0 | 350.0 | 12-23.0 |
300A(12") | 970.0 | 255.0 | 460.0 | 455.0 | 400.0 | 12-23.0 |
