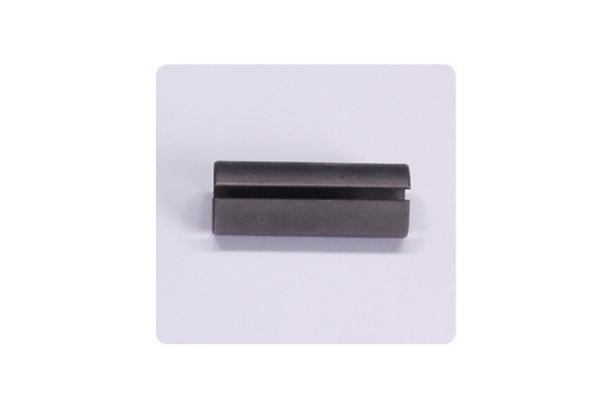

Diverse spring pins
모델명
시리즈
Product
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
Spring pins (KS B 1339, JIS B 2808) (General products)
Nominal diameter | 1.5 | 1.6 | 2 | 2.5 | 3 | *3.5 | 4 | *4.5 | 5 | 6 | ||
Dimension | D | Max. | 1.7 | 1.8 | 2.25 | 2.75 | 3.25 | 3.84 | 4.4 | 4.84 | 5.4 | 6.4 |
| Min. | 1.6 | 1.7 | 2.15 | 2.65 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 6.2 | ||
| t | Reference | 0.3 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1.2 | |
| E | Max. | 1.4 | 1.5 | 1.9 | 2.4 | 2.9 | 3.4 | 3.9 | 4.3 | 4.8 | 5.8 | |
Double-shear loading | 158 | 171 | 281 | 440 | 633 | 861 | 1130 | 1425 | 1760 | 2532 | ||
| (1.59) | (1.68) | (2.76) | (4.3) | (6.2) | (8.44) | (11.08) | (13.97) | (17.25) | (24.83) | |||
Applied holes | Diamete | 1.5 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | |
Allowed | +0.08 | +0.09 | +0.12 | |||||||||
