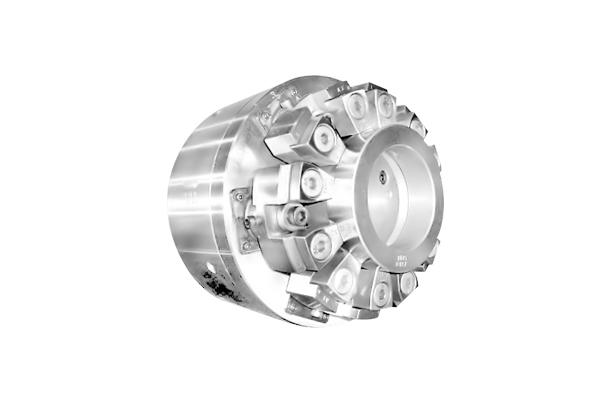

제품명 6-죠 레버 척 (SM-TIL)
모델명 SM-TIL 08, SM-TIL 10, SM-TIL 12
시리즈 특수 척 / 스폐셜 척
카탈로그
제품소개

특징

• 얇은 파이프 형상의 가공물을 CLAMP하여 고정밀도의 진원도를 얻고자 할 용도.

• 6개의 JAW가 2개씩 한 쌍으로 3SET로 묶여 자동 지향하게 된 구조.



도면 이미지




제원 및 사양

사양표

사양
형식
죠 스트로크(직경)플런져 스트로크허용 실린더력최대 정적파악력최고 사용회전수
SM-TIL 088439.2(4000)29.4(3000)3000
SM-TIL 108458.8(6000)44.1(4500)2600
SM-TIL 128478.5(8000)67.7(6900)2200

사양
형식
중량적용실린더Gripping dia(out)Gripping dia(inside)GD2
SM-TIL 0836YAS-12540~132150~2101.27(0.13)
SM-TIL 1050YAS-15050~160190~2542.74(0.28)
SM-TIL 1271YAS-15060~200230~3046.57(0.67)



치수표

항목
형식
ACFJKLMN MaxN Min
SM-TIL 08230133.450223-M1644143127
SM-TIL 10254133.450223-M1659183531
SM-TIL 12304171.460226-M1665223531
항목
형식
OPRSXBroG MAXG MIN
SM-TIL 0853835M203317084.580.5
SM-TIL 1054640M24391908783
SM-TIL 1255050M2742220112108
