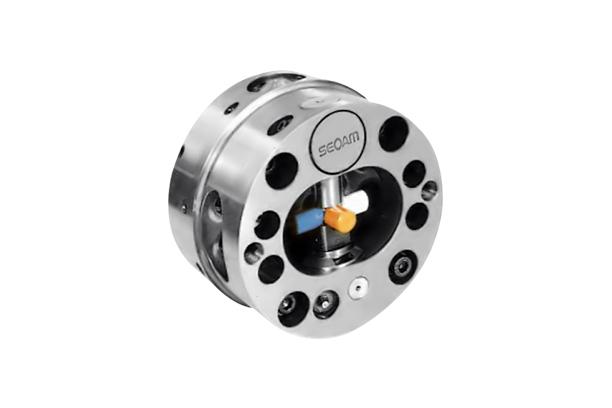

고속형 인덱스 척 (SM-HSRF)
모델명
시리즈
특수 척 / 스폐셜 척
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
특징
• 가공물의 4면 또는 8면을 1회 CLAMP하여 가공 완료 하는 용도.
• 기계의 SPINDLE이 회전 중에도 90° 또는 45° 씩 자동으로 INDEXING 가능.
• HSR MODEL에 비해 파악력이 고속회전에서도 유지되므로 고속가공 가능.
도면 이미지
제원 및 사양
사양표
사양 형식 | 주축규격 | 중량 | Gd moment of inertia |
| SM-HSRF 168 | ASA No.6 | 19 | 3.23(0.33) |
| SM-HSRF 235 | ASA No.6 | 44 | 14.7(1.5) |
사양 형식 | 파악력 | Main spindle bore speed | |
| SM-HSRF 168 | 7.35(750) | Over 45 | |
| SM-HSRF 235 | 12.25(1250) | Over 45 |
치수표
항목 형식 | A | B | C | D | E | F | G |
| SM-HSRF 168 | 168 | 150 | 178 | 150 | 26 | 52 | 78.5 |
| SM-HSRF 235 | 235 | 200 | 235 | 190 | 38.5 | 76 | - |
항목 형식 | H | K | L | M | N | R | |
| SM-HSRF 168 | 49 | 33.8 | 10.5 | 125 | 15 | - | |
| SM-HSRF 235 | 85 | 49 | 14 | 133 | 30 | 85 |
