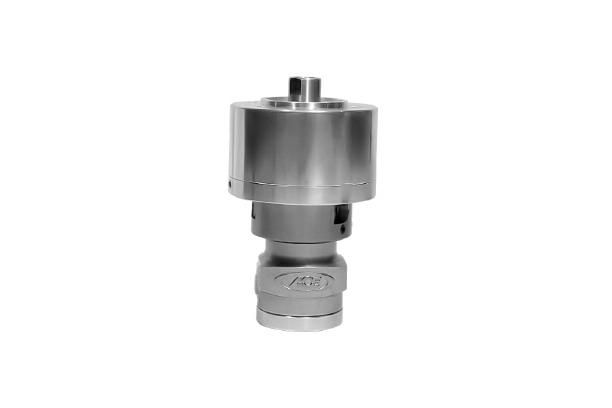

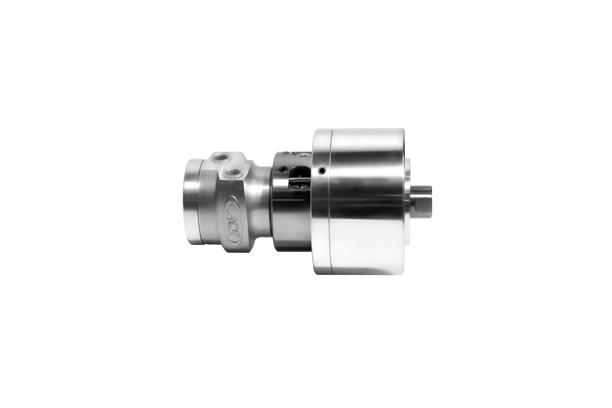

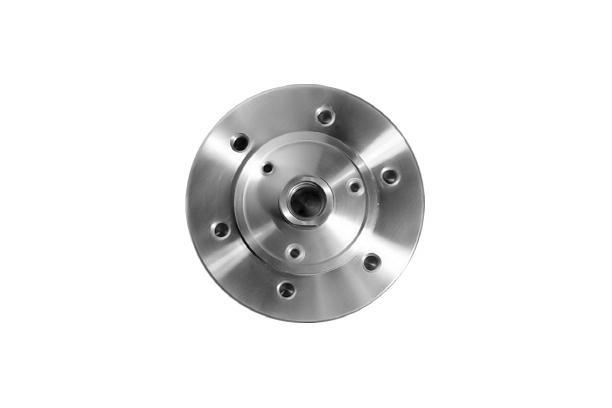

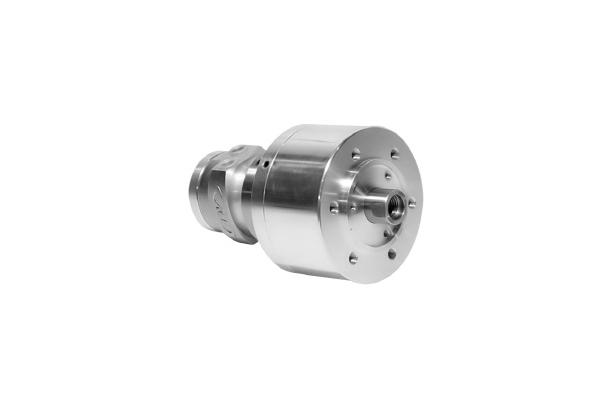

고속중실형 회전유압실린더_체크밸브 내장형 (YASC)
모델명
시리즈
실린더 / 중공형
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
특징
• 안전 확보 : 체크밸브를 내장하여 정전시에도 일정시간 추력이 유지되는 구조로 안전성을 확보하였습니다.
• 보수점검이 용이 : 체크밸브를 외부에서 조립하므로 실린더가 장비에 부착된 상태로 보수 점검이 가능합니다.
• 고성능 · 고품질 : YAS 실린더에 체크밸브를 내장한 구조로 성능 및 품질이 우수하며, 부품 호환이 가능합니다.
도면 이미지
제원 및 사양
형식 번호 표시
사양표
사양 형식 | 주문번호 | 최고 사용회전수 | 중량 | Gd moment of inertia | 실린더내경 | 피스톤스트로크 | 피스톤 단면적(압축) |
| YASC-100 | 2ASC10 | 6000 | 7.0 | 0.49(0.05) | 105 | 20 | 86.5 |
| YASC-125 | 2ASC12 | 6000 | 9.8 | 0.88(0.09) | 130 | 25 | 132.5 |
| YASC-150 | 2ASC15 | 5500 | 13.3 | 1.47(0.15) | 150 | 30 | 176.0 |
| YASC-200 | 2ASC20 | 5500 | 21.7 | 3.62(0.37) | 205 | 35 | 330.0 |
사양 형식 | 피스톤 단면적(인축) | 실린더 추력(압축) | 실린더 추력(인축) | 최고 사용 유압력 | 총 드레인 량 | 적용척 | |
| YASC-100 | 79.5 | 31.8(3244) | 29.3(2989) | 40.8 | 1.0 | CAS-06 | |
| YASC-125 | 123.0 | 48.8(4978) | 45.3(4621) | 40.8 | 1.0 | CAS-08, CAS-10 | |
| YASC-150 | 160.0 | 64.8(6610) | 60.0(6120) | 40.8 | 1.0 | CAS-10, CAS-12 | |
| YASC-200 | 306.0 | 121.6(12404) | 112.8(11505) | 40.8 | 1.0 | CAS-15,18,21,24,32 |
치수표
항목 형식 | C | D | E | F | G | L1 | L2 | L3 |
| YASC-100 | 135 | 100 | 80 | 30 | 21 | 198.5 | 164.5 | 81.5 |
| YASC-125 | 160 | 130 | 110 | 35 | 25 | 208.5 | 174.5 | 91.5 |
| YASC-150 | 185 | 130 | 110 | 45 | 30.5 | 215.5 | 181.5 | 98.5 |
| YASC-200 | 245 | 145 | 120 | 55 | 37 | 239 | 205 | 122 |
항목 형식 | L4 | L5 | L6 | L7 Max | L7 Min | T1 | T2 | |
| YASC-100 | 37 | 154 | 35 | 45 | 25 | 6-M10X19 | M20XP2.5 | |
| YASC-125 | 37 | 164 | 40 | 50 | 25 | 6-M12X22 | M24XP3.0 | |
| YASC-150 | 37 | 171 | 45 | 55 | 25 | 6-M12X20 | M30XP3.5 | |
| YASC-200 | 37 | 194.5 | 60 | 69 | 34 | 6-M16X29 | M36XP4.0 |
