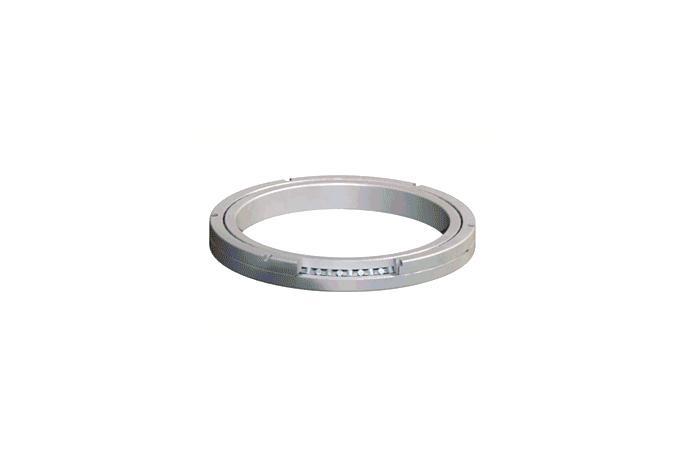

SCR-B형 (외륜 분할형)

외륜이 2분할 되고 내륜을 일체화 한 크로스 롤러 베어링입니다.
내륜의 회전정도가 필요한곳에 사용됩니다.

구조

크로스 롤러 베어링은 90 도의 V홈구구에 원통롤러가 리테이너사이에 직교배열되어 있으므로 1개의 베어링으로 레디얼 하중,축 방향 하중 모멘트 하중등 모든 방향의 하중을 견디는 것이 가능합니다.
일반적인 크로스 롤러는 내외륜의 치수를 최대한 콤팩트화 하였으며 특히 SLIM type은 더욱 콤팩트 화 하였습니다.
고강성이므로 정밀 화전이 필요한 용도에 적합합니다.
직교한 롤러사이에 UPE 리테이너를 사용하여 롤러끼리의 마찰을 최소화 하여 토크증가를 방지하고 걸림현상 없이 안정된 회전을 보장합니다.
내, 외륜2분할 구조는 유격과 예얍조정이 가능해 고종도의 회전운동이 가능합니다.
기존 링형리테이너에 비해 스페이서 타입의 리테이너는 접촉면의 길이를 넓혀 주어 내부하 성능을 향상시키고, 롤러의 어긋남을 정확하게 방지하고, 윤활성이 좋은 소재를 사용하여 마찰계수를 줄여 주어 부드러운 회전이 가능하게 됨

특징

취급용이
2분할되어 있는 내륜또는 외륜은 롤러와 스페이서 리테이너를 조립시킨후 분할되지 않도록 고정되어있으므로 조립시 취급이 용이 합니다

스큐방지
스페이서 리테이너에 의해 롤러는 항상 정위치에 유지되어잇으므로 스큐(롤러의 어긋남)를 방지하고 롤러끼리 상호마찰이 없으므로 안정된 회전성능이 얻어집니다.
