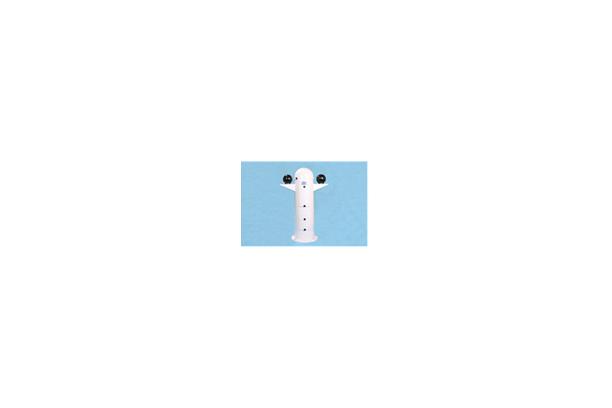

MAGNETIC COMPASS SYSTEM
표준 자가 콤파스 MC-18은 Class A의 자가 콤파스를 위한 베어링 콤파스로서 IMO 결안의 A.382, A.694(17) ISO 표준 및 IEC60945의 요건을 만족합니다.
또한 MC-18 콤파스 Bowl은 Azimuth Reading Device, Binnacle 및 전송 시스템과 결합하여 사용될 수 있으며, 조타 위치에서 방위 각을 판독할 수 있도록 반사용 튜브를 활용할 수 있도록 구성 되었습니다.
선택사양
* TMC UNIT(TM-42)
- Magnetic Compass에 장착된 FLUXGATE(SF-30)로 부터 선박의 헤딩값을 검출하여 7-Segment를 통해 나타내는 동시에 NMEA Sentence를
사용자가 설정항 현식으로 정송해주는 장비이다.
*UDR(UDR-180)
- Gyro Compass 또는 Magnetic Compass의 Heading 값을 RS-422를 통해 NMEA 0183형태로 받아서 Dot Matrix Alphanumeric Display를 통해
Text형태로 Display 해주는 장비이다.
* Standard Azimuth device(AZ-180)
- AZ-180 azimuth Reading Device는 특정 목표물을 정확하게 겨낭하여 보는 장비이며 Azimuth Device는 전체가 비 자성체로 제작되어 콤파스 Bowl의
회전축의 중심에 장착하여 Compass bowl의 수폄 유지에 영향을 주지 않고 쉽게 회전할 수 있으며 수평으로 5 ˚, 고도 3˚이하에서 30˚까지 읽을 수 있다.
AZ-180의 시야는 양쪽 가시선 위 수평에서 5˚이상이다. Azimuth device에 의한 고도 범위는 관측거울을 사용하여 적어도 수평선에 대하여 아래료
5˚(15˚) 위로 30˚(90˚이상)이다.
제품특징
1. MAGNETIC COMPASS (MC-18)
- Card diameter : 180mm
- Bowl diameter : 261mm
- Diameter or outer gimbals : 312mm
- Weight compass(bowl) : 8.7kg
- Height binnacle : 1,334mm
- Operation temperature : -30℃ ~ +60℃
- Magnetic moment : 2.6A㎡
- Compass illumination : 40 W Lamp (DC24V, AC220V/110V)
- Magnetic Compass FULL SET Total Weight : About 60kg
2. TABLE TYPE MAGNETIC COMPASS (MCT-180)
- Card diameter : 180mm
- Bowl Diameter : 261mm
- Diameter or outer gimbal : 312mm
- Weight compass(bowl) : 8.7kg
- Height binnacle : 450mm
- Compass illumination : About 16kg
