특징

• IMO MSC 74(69) Annex3, IEC 61993-2, ITU-R.1371-3, ITU-R M.493-13, ITU-R M.825(DSC) IEC-60945, IEC-61162-1/2 권고 기준에 일치

• 동적 정보(Dynamic Data)및 정적 정보(Static Data)를 기본으로 선박항해정보 표시

• NMEA 표준을 사용하는 모든 시스템과 완전호환

• 항해 및 선박안전관련 사용자 메세지 편집 기능 보유

• 외부 및 내부 GNSS 설계로 이중화된 위성항법 기능 보유

• RADAR, ECDIS, GYRO COMPASS 및 외부 GPS 정보표시

• 전자해도 정보제공으로 타선의 정박 및 운항 상태 식별 용이

• 시스템 자체 복원 기능으로 안정성 증대

• 한글 지원으로 업무능률 향상 및 사용자 위주의 원터치 키패트 적용

• 숫자 및 특수문자 입력 기능 추가로 다양한 메세지 전달

제품사양

▶ 일반사양

• 공급전원 : 12V DC-10% +30%(DC10.8V~15.6V)

• 주파수 범위 :  AIS1 (CH 87B) : 161.975 MHz / AIS2 (CH 88B) : 162.025 MHz / DSC (CH70) : 156.525 MHz

• 수신범위 : 156.025 ~ 162.025 MHz

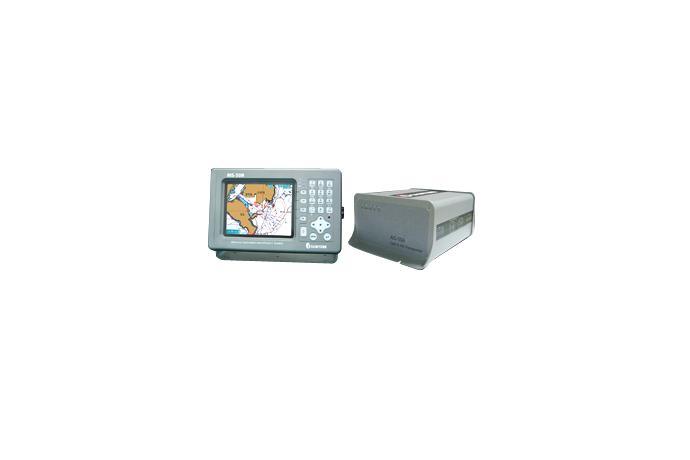

• Transponder 크기 및 무게 : 221 x 165 x 95 mm, 1.5 kg

• MKD 화면표시 : 5.6인치 칼라 TFT LED

• MKD 크기 및 무게 : 255 x 162 x 75 mm, 0.9 kg

• GPS 크기 및 무게 : 90 x 65mm (+140mm mounting bar) 0.2kg

▶ AIS Transmitter

• 송신출력 : 12. 5W or 1.0W(41dBm ±1.5 dB or 30dBm ±1.5 dB)

• 안테나 인피던스 : 50 ohms(SO-239)

• 체널간격 : 25kHz

▶ AIS Receivers

• 수신감도 : (PER) < 20% at-107 dBm

• 변조방식 : GMSK

• 전송방식 : 9600 bits/s

• 주파수 안정도 : <± 1 ppm

• 동일채널 제거비 : 10dB

• 인접채널 제거비 : 70kB

• IMD : 65dB

• Blocking : 84dB

▶ DSC Receivers

• 수신감도 : BER <10-4 at 107dBm

• 변조방식 : FSK (1300 Hz/2100 Hz)

▶ Serial inputs/outputs

• SENS1/2/3/4  : IEC61162-1/2(input only)

• LONG/AUX/PILOT/RTCM : IEC61162-1/2(input & output)

• 화면 : RS422 non-isolated

▶ GPS 안테나 및 수신기

• 안테나 : PATCH ANTENNA / TNC (RG-58U)

• 수신방식 : 16channel, L1 frequency, C/A code

• 수신감도 : Acquisition - 140 dBm / Tracking - 150 dBm

▶ 환경(Environment)

• 작동온도 : -15°C to +55°C

• 보관온도 : -25°C to +75°C

• Vibration : IEC 60945
