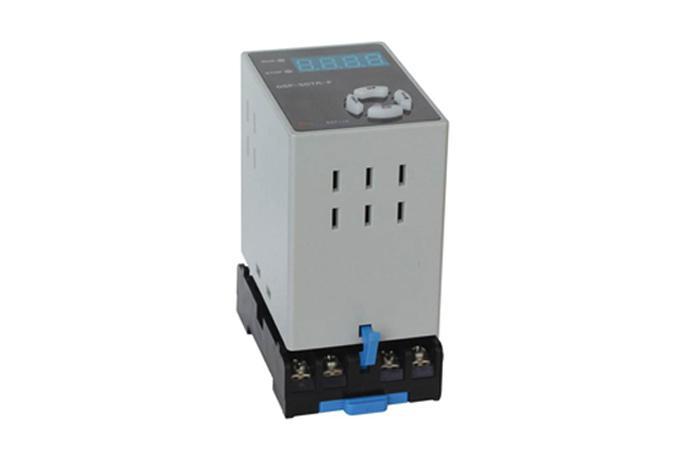

순간 정전 재기동 보호장치(Digilog)
◆DSP-SDTR-P (SDTR : Shut Down Turn-over Relay)
◆특징
"" 전압 변동,순간정전에 정확한 대응:디지털 표시방식""
► 최소 파형 지속시간 : 25mS 이상 대응
◆초소형 콤팩트 사이즈,판넬 내장형
◆콘트롤전압 110V/220VAC 겸용으로 한가지 모델
◆ 한가지 모델로 콘택터 기동 ON-OFF 버튼의 위치에 관계없이 접속 사용
◆MCU(Microprocessor Control Unit) based
◆ 정전지연시간(Shut down delay time) : OFF, 0.1~5초/가변 설정
◆재기동지연시간(Delay on make time) : 0.1초~60초/가변 설정
◆운전 상태 표시:2 Colour LED : G/Power-on, R/Operating
◆간단한 구조,쉬운 결선
◆ 안전 운전 : 전원인가60초후부터 정상적인 동작이 이루어짐
※유의사항:콘텍터 자기유지접점 유지/ 조작 전압을 변경 시에는 조작 전압을 인가하지 않은 상태에서 최소 3분의 대기시간을 주어야함/ 전원투입후 "v1.3"(version)이표시 되면 계통전압이 기억됨을 의미하며 "StP" 표시되고 이로부터 1분 후에 동작 준비완료됨:이미 기억된 전압조건하에서 전원투입되 면 "StP"가 바로 표시됨
지연시간 설정 차단지연(SDDT) OFF, 0.1~5초 재기동지연(DOMT) 0.1~60초 출력접점 1a,3A/저항부하 동작상태표시 2 Tone colour LED Operating:Red Power-ON:Green 사용 환경 온도 운전시 -20°C~60°C 저장시 -30°C~80 °C 습도 30~85%,Relative/Non-condensing 동작시간 허용 오차 ±10% 외함과 회로간 절연 10MOhm 이상/500VDC 내전압 외함과 회로간 2KV/상용주파수,1분간 접점 상호간 1KV/상용주파수,1분간 조작전원 90~240VAC 50/60Hz 소비전력 2VA/max 취부 35mm DIN Rail,Panel Mounting
* 한가지 모델로 110VAC,220VAC 적용, ON-OFF SW위치에 구애받지 않는 만능 순간정전 대응 리레이임
*· 전압 새그(전압강하)에 정상동작함
* 순간 정전 또는 정전 사고로 공정작업이 중단되어 재기동에 소요되는 생산손실과 공정 지연을 보상해줌
* 순간 정전후 5초 이내에 복전되면 일시에 투입되는 부하로 인한 전원부 변압기의 충격을 덜어주기 위해 부하별 순차 재기동 시간을 1초~30/60초 범위내에서 설정 가능함."
* 높은 기동전류를 소요하는 대용량 콘텍터와 접속 사용시에는 중간에 보조리레이 를 경유해서 운용하는 것이 바람직함
