Formation
모델명
시리즈
에너지솔루션
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
1. 개요

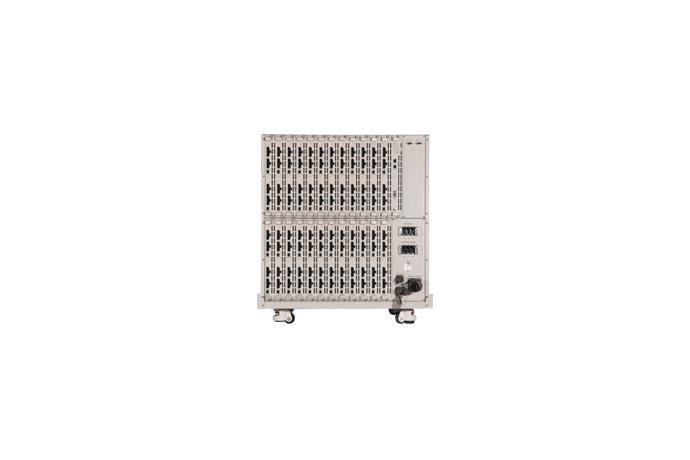

• Cell 조립 완료 후, 2차 전지를 활성화(화학적 공정)하고 전압과 용량 자료를 표출하여 전지를 완성시키는 생산 설비 제품입니다.
2. 특징
• 정전압(CV), 정전류(CC) 방식으로 충/방전 수행
• 생산공정에 맞는 다양한 스케쥴 조정 및 관리 가능
• Cell 성능 Data 실시간 기록 및 저장 가능
• 고정밀 충/방전 장치로서 전류, 전압 관리범위 0.1% 이내
• GUI를 통해 F/W Update 가능
• 소화설비와 연동되어 화재 발생 시, 자동 소화 장치 동작
3. 제품사용
| No. | 항목 | 내용 | 비고 | |
| 1 | 설비 Size (WxDxH) |
Rack | ||
| Main Unit (제어부) | 1459.4 x 376.6 x 950mm (WxHxD) | |||
| 2 | 충/방전기 단수 | 다단 (Open Rack Type) : 4단 구성 2-Unit/Stage (T/L 48-CH), S/C (자동 추출) |
||
| 3 | 제어/전원부 방식 | S/W (PWM) Type → 전력 AC 회생 개별 CH 제어 방식 - 충전 효율 : 75% 이상 - 방전 효율 : 60% 이상 (상시) |
||
| 4 | CH 수 / JIG | 48 CH/JIG | ||
| 5 | 제어 / 기구부 배열 | 상/하 기구 / 제어 통합 형 | ||
| 6 | 회로 안전 방안 | OVP, OCP, OTP, 회로 과열 보호 회로 6대 안정성 항목 반영 (NFB 단선 외 5개 항목) |
||
| 7 | Room 유지 온도 | 25±2℃ 관리 Stage 별 급, 배기 Duct 설치 |
||
| 8 | Contact method | Probe Pin (하부 Up) | ||
| 9 | 소방 안전 방안 | 충/방전 Room 방화벽, 온도/연기/불꽃 Sensor (Sensor류는 Main Unit에서 진행) 방재 Center 연결, 자동 소화 장치 설치 |
||
