(주)에스케이티

(주)에스케이티

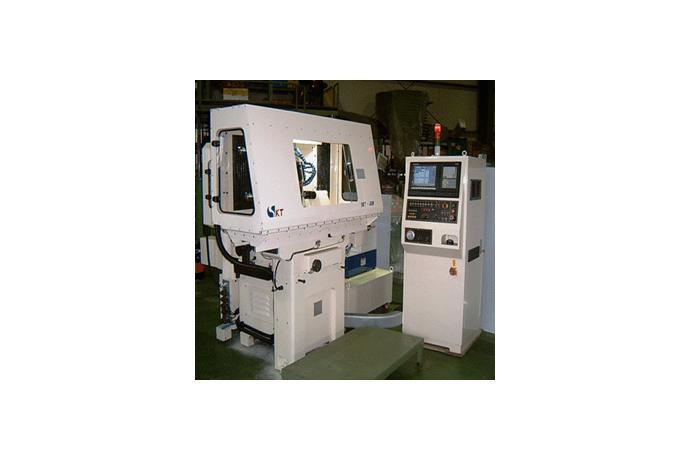

4축 CNC 연삭기

모델명

시리즈

공구 연삭기


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.


055-346-2997

제품 상세 설명

X axis-400mm / Y azis-200mm

Z axis-180mm / A axis-무한(∞)

 특성
  * 미래의 운영체제인 PC CNC SYSTEM과  Digital 제어방식인 위치제어 방식을 채용
  * 밀폐형 제어박스로 전자기기 보호
  * GU(Graphic User Interface)개념을 도입하여 제작한 전용 Program
  * 주축 7.5Hp로 최적의 연삭속도

 가공내역
    - End Mill Flute
    - Taper End Mill(가변리드)
    - End Mill 밑날 및 Gashing
    - Drill Flute
    - Burnishing Drill
    - Reamer
    - Cutter
    - Slitting Saw
    - 각종 Index 작업





항목

사양

비고

Work Head

Taper

NT - 40



심압대

Taper

MT - 3



작업영역

센터높이

125 mm



센터길이

550 mm



최대 가공직경

220 mm



축이송거리

X-Axis

400 mm



Y-Axis

200 mm



Z-Axis

180 mm



축이송속도

X-Axis

2500 mm/min

옵션 속도조절

Y-Axis

2500 mm/min

Z-Axis

2000 mm/min

A-Axis

50 RPM

Motor
(숫돌 축)

출력

7.5 HP



냉각장치

수냉식



RPM

3400 RPM



숫돌 축

Taper(좌우)

1/5 Taper
직경 26x40 mm



RPM

4000

옵션 속도조절

숫돌 Flange

대, 중, 소

각 2EA

돌리게(Dog)

양 Center 용









항목

사양

비고

제어장치

Controller

Turbo - tec HX

HX - Classic

제어축수

4 Axis



제어방식





Monitor

TFT Color



운영체계

Window 2000 NT

한글표현

자료백업

USB Port 사용



밀폐형 전장박스

600x600x1600 mm



써보모터

X Axis

0.4 kw

고 토크용

Y Axis

0.8 kw

고 토크용

Z Axis

0.8 kw

고 토크용

A Axis

0.5 kw



전압

AC 220V

10.5 kw



접지

단독접지

3종 이상





 ※ 본 제품의 사양은 품질의 개선을 위하여 예고없이 변경될 수 있습니다.



ㆍ  냉각수 : 400 Liter 용량 냉각수 공급장치

ㆍ  윤활유 : 정량 공급방식의 중앙공급장치

ㆍ  조명 : 방수 형광등

ㆍ  박스 창문 : 포리카보네이트 (방탄, 투명도)

ㆍ  칩 제거 : 원심분리기 사용
