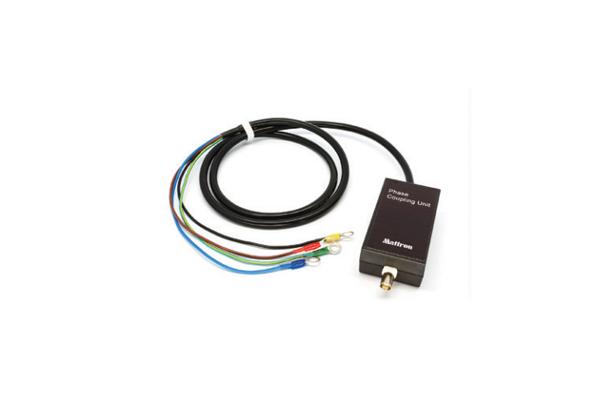

상간 커플러
모델명
시리즈
상간 커플러
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
| * 제품명 | 상간 커플러 |
| * 재료 원산지 | 대한민국 |
| * 제조 원산지 | 대한민국 |
| * 포장 | 나무 포장 |
| * 제조사 | 매트론 |
| * 공장 | 경상남도 창원시 |
전력선 통신용 상간 커플러란?
전기적 상(phase)과 상(phase) 사이에 통신 신호를 커플링하여 상간통신이 가능 하도록 하는 장치이다. 이 장치는 50 ~ 60 Hz의 상용 전압은 차단하고, 전력선 통신 신호만을 통과 시키는 전력선 통신 부품
특징
-다른 상(phase) 사이에 통신 신호 전달
-전력선 통신용 송수신 장치 및 분석 장비와 연계할 수 있는 BNC 통신 포트 장착
-전력선 통신용 디바이스의 동작 특성 평가 가능
-광대역 커플링 주파수 특성 : 90 kHz ~ 40 MHz
-낮은 삽입 손실 : -3 ± 2 dB
-다양한 전력 계통에 적용 가능 : 단상, 단상 3선, 3상 3선, 3상 4선
관련 제품
사양
| Model | MTR-PCU-W Series | ||
| PCU-WS | PCU-WK | PCU-WT | |
| Applications | 1 Phase 2 Wire | 3 Phase 3 Wire | 3 Phase 4 Wire |
| Frequency | 90 kHz ~ 40 MHz | ||
| Attenuation (dB) | - 3 ± 2 | ||
| Dimension (mm) L × W × H | 105 × 53 × 32 | ||
| Wires Length (m) | 1 | ||
| Optiond / Connect Port | BNC or TNC | ||
