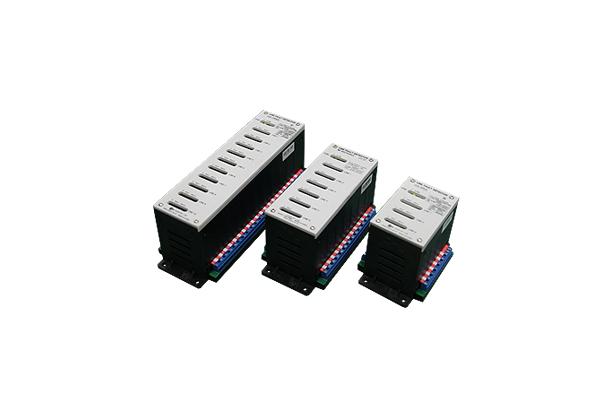

제품명 Line Fault Detector
모델명 LFD-6PB, LFD-10PB, LFD-3PB
시리즈 전력 제어 부문
카탈로그 Catalog-Luxco-Line Fault Detector.pdf
제품소개

Line Fault Detector

Type Approval : BV


LINE FAULT DETECTOR는 비상 정지 SYSTEM 선로의 단선/단락 여부를 상시 감시하는 장치로써, 설비의 이상으로 인해 비상 차단을 시켜야 할 경우 비상 정지 스위치 계통의 선로가 단선/단락으로 인하여 비상 차단이 되지 않아 사고가 확대되는 것을 방지할 수 있도록 하는 경보장치이며 또한 비상 시 스위치를 작동시켜 비상신호를 전달하는 장치입니다.

특장으로는 조선, 플랜트, 발전, 철강, 석유화학, 수자원 관리 등 열악한 환경에 적합하도록 외장재는 절연강도가 높고 가벼우며, 충격 및 내화학성이 강한 난연성의 PC 재질로 되어 어떠한 조건의 환경에도 쉽고, 안전하게 적용할 수 있습니다.



ORDERING INFORMATION





SPECIFICATIONS

POWER RATINGAC 100~240V 1Φ 50 / 60Hz
POWER VARIATIONAC 85~264V 1Φ 50 / 60Hz
INPUT
SIGNAL
TYPER1 : "a" contact with resistor 1/2W 1kΩ
S1 : 1/2W 10kΩ, 2pcs
LOOP CURRENTBelow 10mA per each point
CABLE LENGTHWithin 500m [Above 1.25 SQ]
OUTPUT
SIGNAL
2NDARY ALARM
OUTPUT
"1C" dry contact [DC 30V 1A /
125V AC 0.5A, p.f=1]from common
TRIPPING CONTACT"1a" dry contact [DC 30V 5A /
250V AC 5A, p.f=1] from alarm
FAULT ALARM DELAY TIME2.5sec.[±0.1sec]
2NDARY ALARM DELAY TIME2.5sec.[±0.1sec]
INSULATION RESISTANCEAbove 200MΩ between
live part and enclosure
SURGE TRANSIENT1kV 50uVs line / line
0.5kV 50uVs line / line
[IEC 1000-4-5 / 1995]
