Group Annunciator

모델명

시리즈

전력 제어 부문


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.


052-280-0800

제품 상세 설명

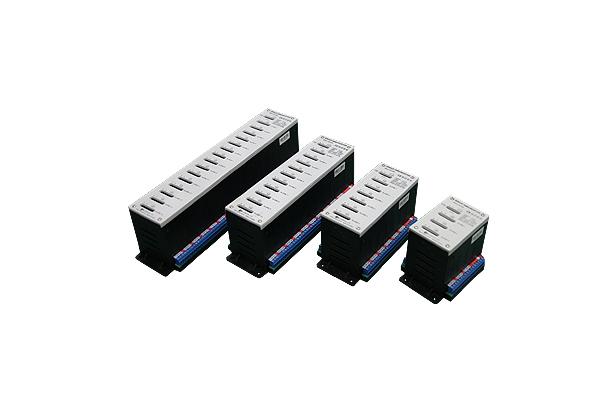

SBGA Series

Type approval : BV, GL, KR, LR


SBGA SERIES (SINGLE POINT)의 GROUP ANNUNCIATOR는 다양한 경보 시스템에 적합하도록 개발된 고기능의 경보장치로써 이상신호 발생 시 가시, 가청의 자체 경보 수단 및 외부 2차 경보 기능 등 국제규격을 만족하는 기능을 내장하고 있으며, 확장 모델을 사용, 최대 1000 POINT까지 구성이 가능합니다.

특장으로는 조선, 플랜트, 발전, 철강, 석유화학, 수자원 관리 등 열악한 환경에 적합하도록 외장재는 절연강도가 높고 가벼우며, 충격 및 내화학성이 강한 난연성의 PC 재질로 되어 어떠한 조건의 환경에도 쉽고, 안전하게 적용할 수 있습니다.




Ordering information





ELECTRICAL SPECIFICATIONS

POWER RATINGDC 24V
POWER VARIATIONDC 18~35V
TIMERACCURACYLess than ±1%
SETTINGFlickering range [V/R] : 1~3T /sec.
Alarm delay range [V/R] : 0~30sec.
INPUT
SIGNAL
TYPE"NO" or "NC" contact
[select by dip s.w on each alarm card]
LOOP CURRENTBelow 10mA per each point
CABLE LENGTHwithin 1000m [Above 0.75 SQ]
OUTPUT
SIGNAL
VISUAL LAMP RATING2W [max.]
OUTPUT CONTACT
FOR BUZZER
DC 30V 1.0A [resistive]
DC 30V 0.4A [inductive p.f=0.4]
EXTENSION
ALARM
SA SERIESSSR OUTPUT : DC 24V 0.2A [max.]
SBGA SERIESDC 24V 2A [resistive] 0.8 [inductive p.f=0.4]
AC 120V 1A [resistive] 0.4 [inductive p.f=0.4]
SECONDARY ALARM"NC" dry contact
INSULATION RESISTANCEAbove 200㏁ between
live part and enclosure
SURGE TRANSIENT1kV 50uVs line / line
0.5kV 50uVs line / line
[IEC 1000-4-5 / 1995]



LOAD CONSUMPTION TABLE (POWER SUPPLY : DC24V)

MODELSBGA-3P1WMSBGA-6P1WMSBGA-10P1WMSBGA-15P1WM
TOTAL CURRENT CONSUMPTIONBelow 95mABelow 140mABelow 200mABelow 275mA
RECOMMENDED POWER SUPPLY WITH VISUAL LAMP(2W)Above 0.5AAbove 1.0AAbove 1.5AAbove 2.0A
