제품 상세 정보
제품 특징
ㆍ용량 : 3 TON ~ 100 TON

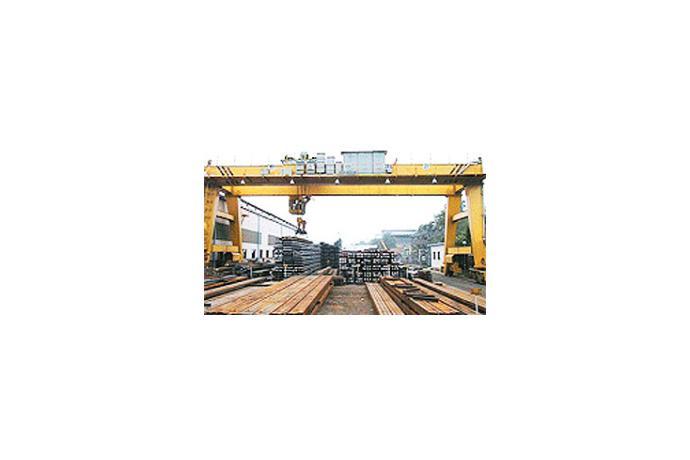

ㆍGirder(본체)는 Double Type으로 제작되었으며, 주로 Gantry Crane 및 Over Head Crane에 설치 되며 Crab가 Girder 상단부에 안착되어 안전성이 있고 견고함은 물론이며, 주로 대용량물을 운반·적재한다.
ㆍ리모콘과 운전실이 부착되어 운전하기에는 편리하며 동서남북, 상하좌우의 이동속도를 조정할 수 있으며 주행속도는 분당 20M에서 100M이상까지도 가능하며 1단에서 4단으로 변속 기능을 가진 Crane이며 넓은 공간에 빠른 속도로서 작업능률을 극대화 할수 있다.
ㆍ기본 사양에 없는 용량은 당사로 별도 문의바랍니다.
단면도
세부사항-1
| type | capacity (ton) |
Span (m) |
Lift (m) |
Main Hoist | Auxiliary Hoist | Traver-sing | Travell-ing | Runway Rail (Minmum) (kg/m) | |
| Main Hoist | Auxiliary Hoist | Speed *Motor (m/min) *(kw) | Speed *Motor (m/min) *(kw) | Speed *Motor (m/min) *(kw) | Speed *Motor (m/min) *(kw) | ||||
| Medium Speed type |
3 | - | 6-14 | 12 | 13*11 | - | 40*2.2 | 110*7.5 | 22 |
|---|---|---|---|---|---|---|---|---|---|
| 15-24 | 90*7.5 | ||||||||
| 5 | - | 6-14 | 12 | 12*15 | - | 40*2.2 | 110*11 | 22 | |
| 15-24 | 90*11 | ||||||||
| 7.5 | - | 8-14 | 12 | 10*22 | - | 40*3.7 | 110*15 | 22 | |
| 15-24 | 90*15 | ||||||||
| 10 | - | 8-14 | 12 | 8*22 | - | 40*3.7 | 100*22 | 30 | |
| 15-14 | 80*22 | ||||||||
| 15 | Nil or 3 | 8-14 | 12 | 8*30 | 13*11 | 40*5.5 | 100*15 | 30 | |
| 15-24 | 80*15 | ||||||||
| 20 | Nil or 5 | 10-16 | 12 | 6*30 | 12*15 | 35*5.5 | 100*22 | 30 | |
| 17-26 | 80*22 | ||||||||
| 25 | 5 | 10-16 | 12 | 6*37 | 12*15 | 35*7.5 | 100*30 | 37 | |
| 17-26 | 80*30 | ||||||||
| 30 | 5 | 10-16 | 12 | 5*37 | 12*15 | 35*7.5 | 100*30 | 37 | |
| 17-26 | 80*30 | ||||||||
| 40 | 10 | 12-18 | 12 | 5*50 | 8*22 | 35*11 | 100*37 | 50 | |
| 17-26 | 80*37 | ||||||||
| 50 | 10 | 12-18 | 12 | 4*50 | 8*22 | 30*11 | 90*37 | 50 | |
| 19-26 | 70*37 | ||||||||
| 60 | 10 | 12-26 | 12 | 3.2*50 | 8*22 | 25*11 | 70*37 | 73 | |
| 80 | 20 | 12-26 | 12 | 2.4*50 | 6*30 | 25*15 | 70*37 | 73 | |
| 100 | 20 | 12-26 | 12 | 2.3*50 | 6*30 | 20*15 | 70*37 | 73 | |
세부사항-2
| type | capacity (ton) |
Span (m) |
Construction Gauge (mm) |
Limit of main hook traverse nearest to the center of runway rails limit of lift of hook below the top of runway rail(mm) |
End Carriage Reference (mm) |
Total number of Wheels (Refer-ence) |
|||||||
| Main Hoist | Auxiliary Hoist | Vertical distance from the top of rail to the ceiling (A) |
Distance from the center of rail to side wall (B) |
Vertical distance from the top of rail to the construc tion gauge at the center of rail (C) |
Left hand side (cabin side) (D) |
Right hand side (E) |
Lift of hook below the top of rail (F) |
Length (Q) |
Wheel Base | ||||
| (Q) | (Q) | ||||||||||||
| Medium Speed type | 3 | - | 6-14 | 2400 | 350 | 1200 | 1000 | 1000 | 200 | 4050 | 3250 | - | 4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15-24 | 2500 | 1300 | |||||||||||
| 5 | - | 6-14 | 2400 | 350 | 1400 | 1100 | 1100 | 300 | 4400 | 3500 | - | 4 | |
| 15-24 | 2500 | 1450 | |||||||||||
| 7.5 | - | 8-14 | 2400 | 350 | 1550 | 1200 | 1200 | 400 | 4400 4900 |
3500 4000 |
- | 4 | |
| 15-24 | 2500 | 2500 | |||||||||||
| 10 | - | 8-14 | 2500 | 350 | 2500 | 1300 | 1300 | 500 | 4900 5400 |
4000 4500 |
- | 4 | |
| 15-24 | 2600 | 2600 | |||||||||||
| 15 | Nil or 3 | 8-14 | 2600 | 370 | 2600 | 1500 | 1500 (1600) |
700 | 6000 | 5000 | - | 4 | |
| 15-24 | 2700 | 2700 | |||||||||||
| 20 | Nil or 5 | 10-16 | 2700 | 400 | 2700 | 1800 | 1800 (1900) |
800 | 6000 | 5000 | - | 4 | |
| 17-26 | 2800 | 2800 | |||||||||||
| 25 | 5 | 10-16 | 2800 | 400 | 2800 | 1900 | 2000 | 900 | 6350 | 5250 | - | 4 | |
| 17-26 | 2900 | 2900 | |||||||||||
| 30 | 5 | 10-16 | 2900 | 400 | 2900 | 2000 | 2100 | 1000 | 6700 | 5500 | - | 4 | |
| 17-26 | 3000 | 3000 | |||||||||||
| 40 | 10 | 10-16 | 3100 | 400 | 3100 | 2100 | 2200 | 1100 | 6700 | 5500 | - | 4 | |
| 17-26 | 3200 | 3200 | |||||||||||
| 50 | 10 | 12-18 | 3300 | 400 | 3300 | 2200 | 2300 | 1200 | 7200 | 6000 | - | 4 (73kg/mrails) 8(50kg/mrails) |
|
| 19-26 | 3400 | 380 | 3400 | ||||||||||
| 60 | 10 | 12-26 | 3500 | 380 | 3500 | 2300 | 2400 | 1300 | 6000 | 5000 | - | 8 | |
| 80 | 20 | 12-26 | 3700 | 450 | 3700 | 2500 | 2600 | 1400 | 6500 | 5500 | 1200 | 8 | |
| 100 | 30 | 12-26 | 3900 | 450 | 3900 | 2800 | 2800 | 1500 | 7200 | 6000 | 1300 | 8 | |
