Laser Soldering
모델명
시리즈
Laser Soldering
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

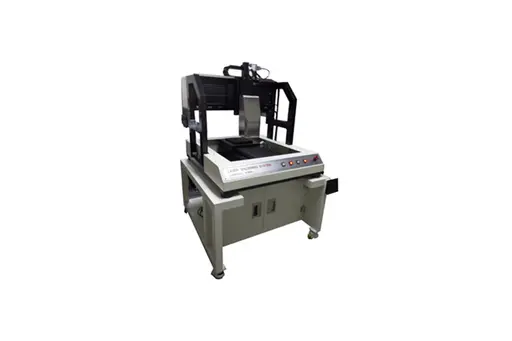

Laser Soldering System
Position teaching is possible. (X, Y, Z)
Offers high resolution camera module and display
Feeding adjustable
Easy working method
Can be custom-made to meet customer specifications
Features
Optical fiber delivery
Automatic soldering
High precision beam positioning
Process monitoring
Supports factory automation easily
Applications
Soldering / Bonding
Heat treating
Powder deposition
Paint stripping
Plastic welding
Technical data
| ITEM | SPEC | |
|---|---|---|
|
Desktop Laser Soldering
|
||
|
LASER source
|
DL
|
|
|
Wave Length
|
808/9xx
|
|
|
Average Power
|
||
|
Fiber Core Size(µm)
|
400
|
|
|
N.A.
|
0.22
|
|
|
Fiber Length(m)
|
2
|
|
|
Collimation Lens
|
1", f=50mm
|
|
|
Focusing Lens
|
1", f=50mm
|
|
|
Spot size
|
0.4-1mm
|
|
|
Laser Mirror
|
R=98%
|
|
|
Color Filter
|
cut-off
|
|
|
Iris
|
variable
|
|
|
CCD Camera
|
CCD Sensor
|
1/2"
|
|
Pixels
|
1394 x 794
|
|
|
I/O Card
|
1394 card
|
|
|
Illumination
|
LED
|
Spot type
|
|
X-y-z Stage
|
Full Stroke (x-y-z)
|
200mmx250mmx50mm/FT
|
|
300mm/s (x-y)
100mm/s (z) |
||
|
Position Repeatability
|
||
|
>~10Kg
|
||
|
Workpiece Size
|
200mm x 210mm
|
|
|
PC & Monitor
|
PC
|
|
|
Monitor
|
||
|
System size
|
Dimension
|
600(L)x550(WD)x700(H) mm
|
