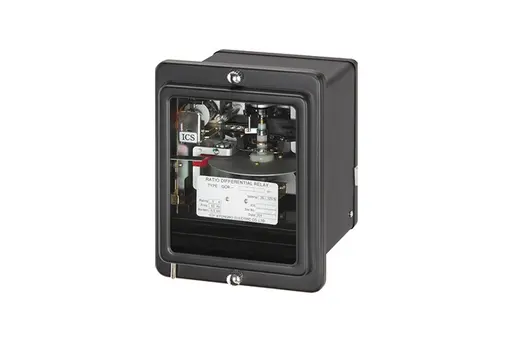

전류로 동작하는 유도형 회전력 평형식으로 동작Coil과 억제Coil과의 이개의 전자석요소를 부착시켰으며, 동일 회전원판에 대해서 역방향의 회전력을 보완시키고 있다. 두개의 억제Coil의 중성점에 동작Coil을 접속시키면 전자는 접점을 여는 방향으로 원판을 회전시키고 후자는 접점을 닫는 방향으로 회전한다. 상시에는 변류기의 이차전류는 평형 되어있으므로 동작Coil에 전류는 흐르지 않고 억제Coil에 흐르는 전류의 회전력에 의해서 접점이 열리게 된다.

내부고장일 때는 평형이 무너지고 동작Coil에 차전류가 흘러 일정치 이상이 되면 동작Coil의 회전력은 억제Coil에서 흘러 접점을 닫으므로, 계전기는 동작한다. 따라서 동작전류는 일정치는 아니고 회로전류에 비례하여 증가한다. 외부고장일 때는 억제Coil에 의한 접점을 개방된 변류기의 특성의 상위에 따라 약간의 차전류가 생기더라도 접점을 막지는 않습니다.

주요사양

외부결선

외형치수
