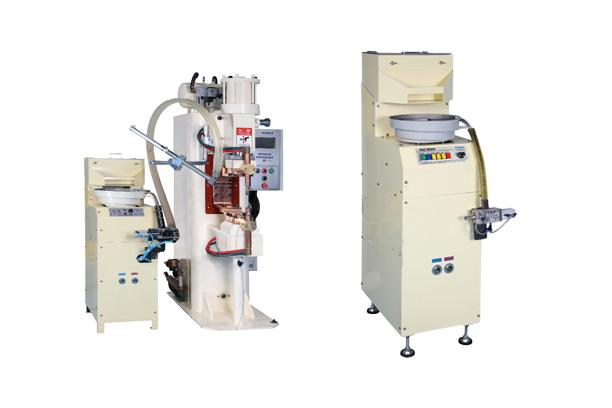

너트&볼트 자동 공급기
모델명
시리즈
용접주변기기
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
1. 현장별, 제품별로 상이한 운전환경을 최적조건으로 설정 가능한 풍부한 옵션
2. 작업자 편리성과 시인성을 고려한 조작반
3. Head의 떨림 없이 안정된 너트 공급을 위한 고강성 거치대
4. 용접 스패터 및 외부 이물질 유입 방지를 위한 Hopper 및 Bowl Cover
5. Ball Spline을 Bolt Head의 운용 가이드로 사용하여 고(高)정도의 위치 재현성 확보 및 내구성
Option 사양
1. 자동 공급식 HOPPER채용 (대용량 STEP 공급식 HOPPER 채용가능)
2. 자동화를 위한 외부기기 INTERFACE IN/OUT신호
3. NUT, BOLT 누락검출 가능
4. 유틸리티 감시기능 (AIR 압력강화)
5. 피딩 헤드의 신속하고 정확한 조정을 위한 XY-스테이지
| 주요제원 | MAIN PRODUCTS | UNIT | NUT FEEDER | BOLT FEEDER | ||
| KR-NF-01 | KR-NF-02 | KR-BF-01 | KR-BF-02 | |||
| Hopper 피딩제어 | Hopper Feeding Control | Type | Manual | Counter | Manual | Counter |
| Hopper 커버 | Hopper Cover | Y/N | N | Y | N | Y |
| Bowl 피딩제어 | Bowl Feeding Control | Sensor | Short-curcuited | <--------- | Proximity | <--------- |
| Bowl 커버 | Bowl Cover | Y/N | N | Y(Door) | N | Y(Door) |
| 공급 이상 경보 | Feeding Error Alarm | – | N | LED Lamp | N | LED LAMP |
| Shoot 설정 시간 | Shoot Setting Time | Sec | 2 | Timer Setting | 2 | Timer Setting |
| Shoot 압력 | Shoot Pressure | – | ||||
| Head Type | Head Type | - | Air Nozzle | <--------- | Clamping Cup | <--------- |
| Rod Guide 방식 | Rod Guide Type | - | Ram Guide | <--------- | Ball Spline | <--------- |
| 피딩 행정 | Feeding Stroke | mm | 200 | <--------- | <--------- | <--------- |
| Head 고정위치 | Head fixing Location | – | At W/M | <--------- | <--------- | <--------- |
| Head 미세조정 | Head Fine Adjustment | mm | N | X/Y-axle 5 | N | X/Y-axle 5 |
| 입력 전압 | Input voltage | V | 110 | <--------- | <--------- | <--------- |
| 누락 검출 | No Feeding Detection | – | N | 2 Sensor | N | 2 Sensor |
| 전극 드레싱 S/W | Tip Dressing S/W | – | N | Both Hand P/B | N | Both Hand P/B |
| 수량 카운터 | Feeding Counter | – | N | 4 Digits | N | 4 Digits |
| 작업 완료 출력 | Work Completion Output | – | N | DC24,200mA | N | DC24,200mA |
| 공급 이상 출력 | Feeding Error Output | – | N | DC24,200mA | N | DC24,200mA |
| 공압 이상 출력 | Air Pressure Error Output | – | N | DC24,200mA | N | DC24,200mA |
| 외부 입력 1 | External Input 1 | – | N | Escapement | N | Escapement |
| 외부 입력 2 | External Input 2 | – | N | Alarm Reset | N | Alarm Reset |
| 외형 치수 | Dimension(W x D x H) | mm | 300×500×1,200 | <--------- | <--------- | <--------- |
