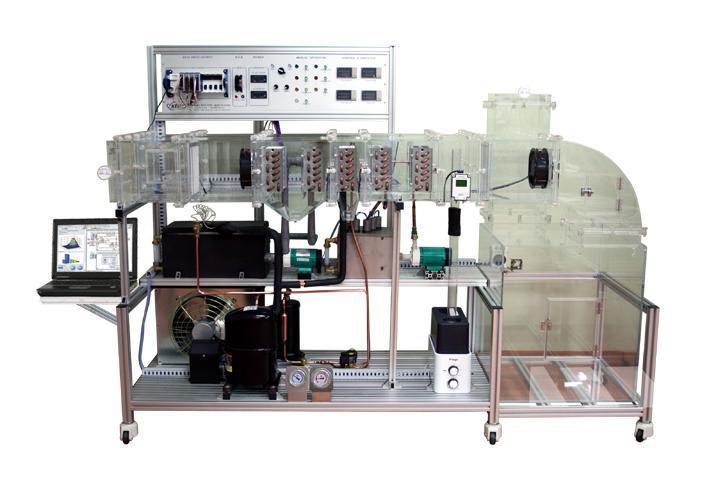

장비의 활용과 특징
1. 실제 건축물에 사용되는 공기조화 시스템의 원리 및 이해 가능
2. 흡입, 토출 및 리턴 공기량 제어를 통한 냉, 난방 실험가능
3. 공기조화 시스템을 이루는 장치의 개별적인 성능 측정 가능
4. 공기조화 과정 및 장치를 제어판 및 프로그램에서 제어 가능
5. 냉동 시스템에 대한 성능 측정 실험 가능
6. NI DAQ 장비를 통한 Data 취득 및 장치 제어
7. NI LabView 프로그램을 통한 실험 및 실습 가능
8. 공기 상태 곡선의 실시간 작도 및 성능 분석 가능
주요 부품 제원
1. NI DAQ Instruments
- NI cDAQ 9172 Chassis (8 Modules)
- NI 9205 32-Ch ±200 mV to ±10 V, 16-Bit, 250 kS/s Analog Input Module
- NI 9211 4-Channel, 14 S/s, 24-Bit, ±80 mV Thermocouple Input Module
2. 냉동기, 히터, 항온조 및 센서
- 냉동기 : 단상 AC 220V, 1.5HP
- 히 터 : 투입히터 AC 220V, 3kW
- 항온조 : 냉, 온수용 항온조, 마그네트 펌프
- 센 서 : 상대습도, 온도, 차압 및 압력 센서
3. 전원 및 사이즈
- 단상, AC 220V, 30A
- SIZE : (단위 mm) 2600(W) × 710(D) × 1660(H)
데이터 취득 및 성능 테스트
향공조 계통도 및 자동 향 발생기 계통도
|
구분 |
등록번호 |
특허등록 및 산업재산권 명칭 |
|
특허 |
제0854130호 |
공기조화 실험장치 |
|
저작권 |
제C-2006-000194호 |
공기조화 이론 및 실무 |
