지상설치형 변압기
모델명
시리즈
유입식 변압기
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

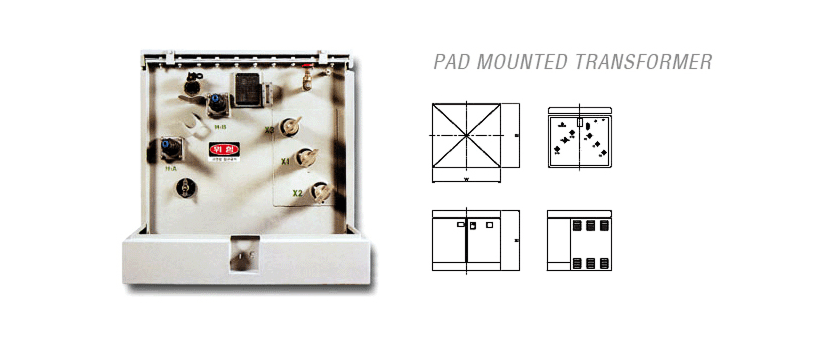

<tab title="지상설치형(1P 22.9(Y) 12.6kV)">

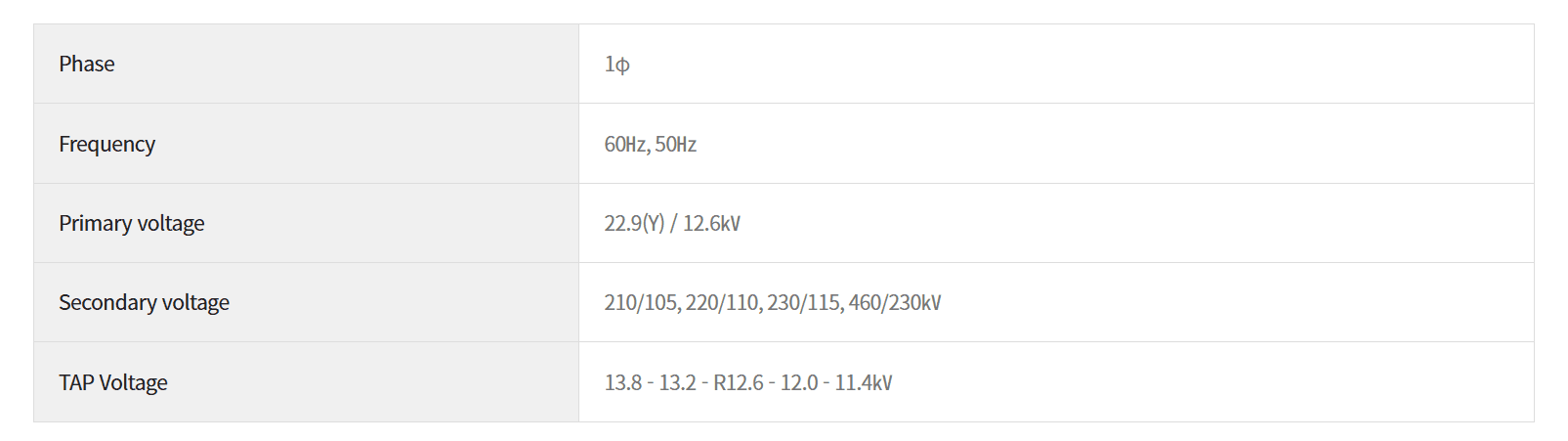

ㆍ Phase 1φ
ㆍ Frequency 60㎐, 50㎐
ㆍ Primary voltage 22.9(Y) / 12.6㎸
ㆍ Secondary voltage 210/105, 220/110, 230/115, 460/230㎸
ㆍ TAP Voltage 13.8 - 13.2 - R12.6 - 12.0 - 11.4㎸
Characteristics & Dimensions
| CAPACITY (kVA) | Exciting Current Io(%) | Voltage Req. ε (%) | Eff n(%) | Dimension(mm) | Oil (ℓ) | Total Weight (㎏) | ||
| W | D | H | ||||||
| 30 | 1.7 | 1.7 | 97.9 | 1000 | 1000 | 950 | 200 | 500 |
| 50 | 1.7 | 1.6 | 98.1 | 1000 | 1000 | 950 | 200 | 680 |
| 75 | 1.7 | 1.6 | 98.1 | 1000 | 1000 | 950 | 200 | 720 |
| 100 | 1.7 | 1.6 | 98.2 | 1000 | 1000 | 950 | 200 | 860 |
| 150 | 1.7 | 1.6 | 98.2 | 1000 | 1400 | 1150 | 380 | 1200 |
| 200 | 1.7 | 1.6 | 98.2 | 1000 | 1400 | 1150 | 380 | 1200 |

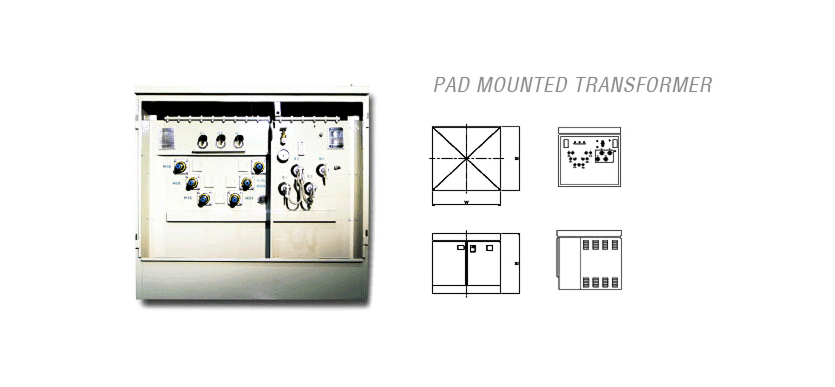

<tab title="지상설치형(3P 22.9kV)">

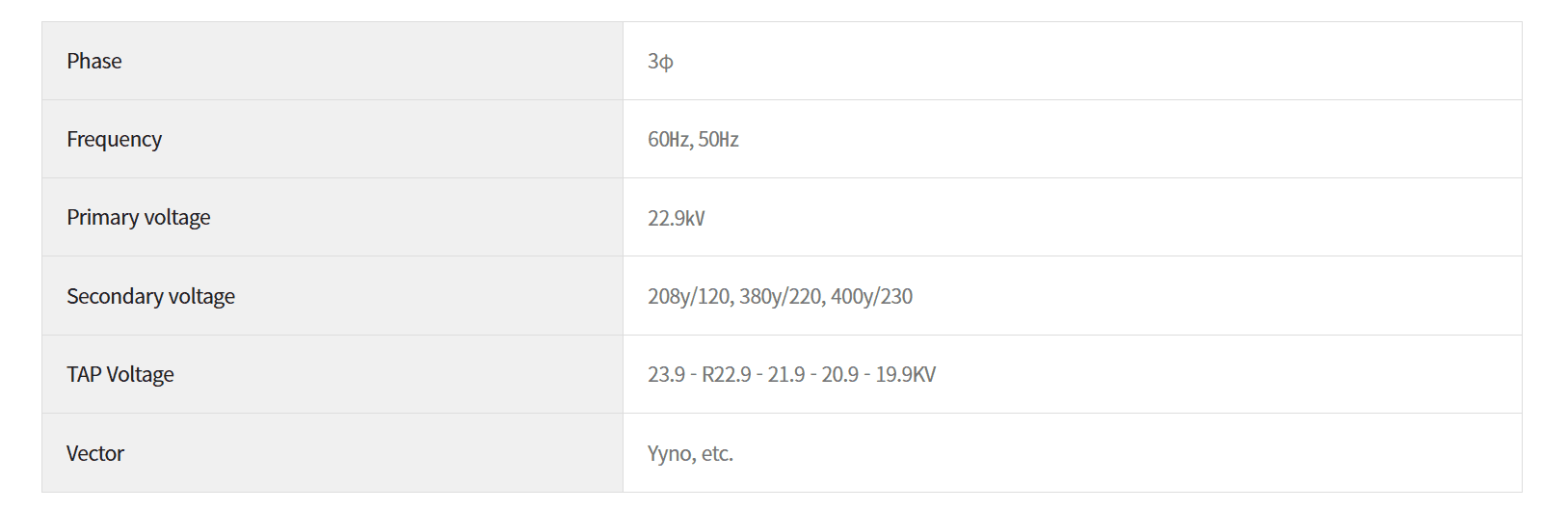

ㆍ Phase 3φ
ㆍ Frequency 60㎐, 50㎐
ㆍ Primary voltage 22.9㎸
ㆍ Secondary voltage 208y/120, 380y/220, 400y/230
ㆍ TAP Voltage 23.9 - R22.9 - 21.9 - 20.9 - 19.9KV
ㆍ Vector Yyno, etc.

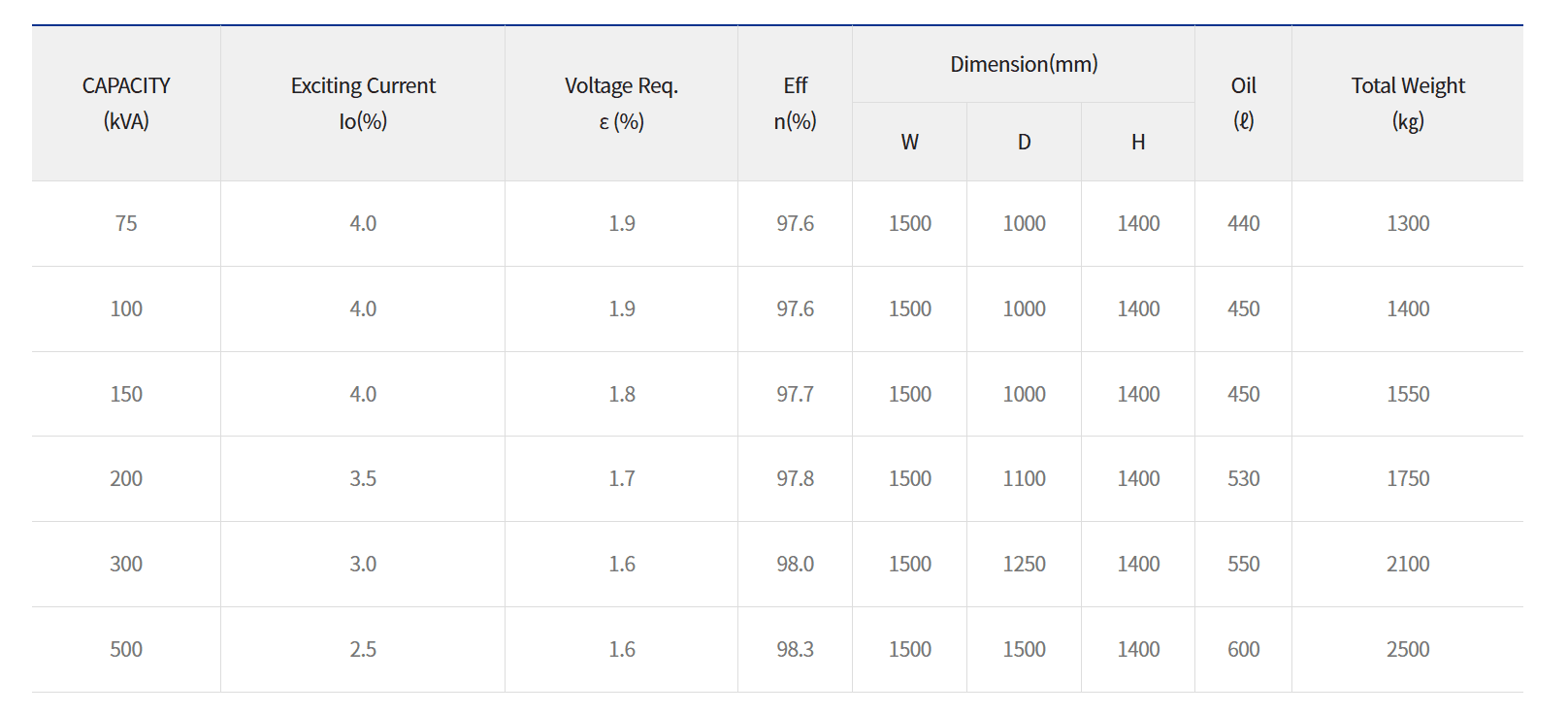

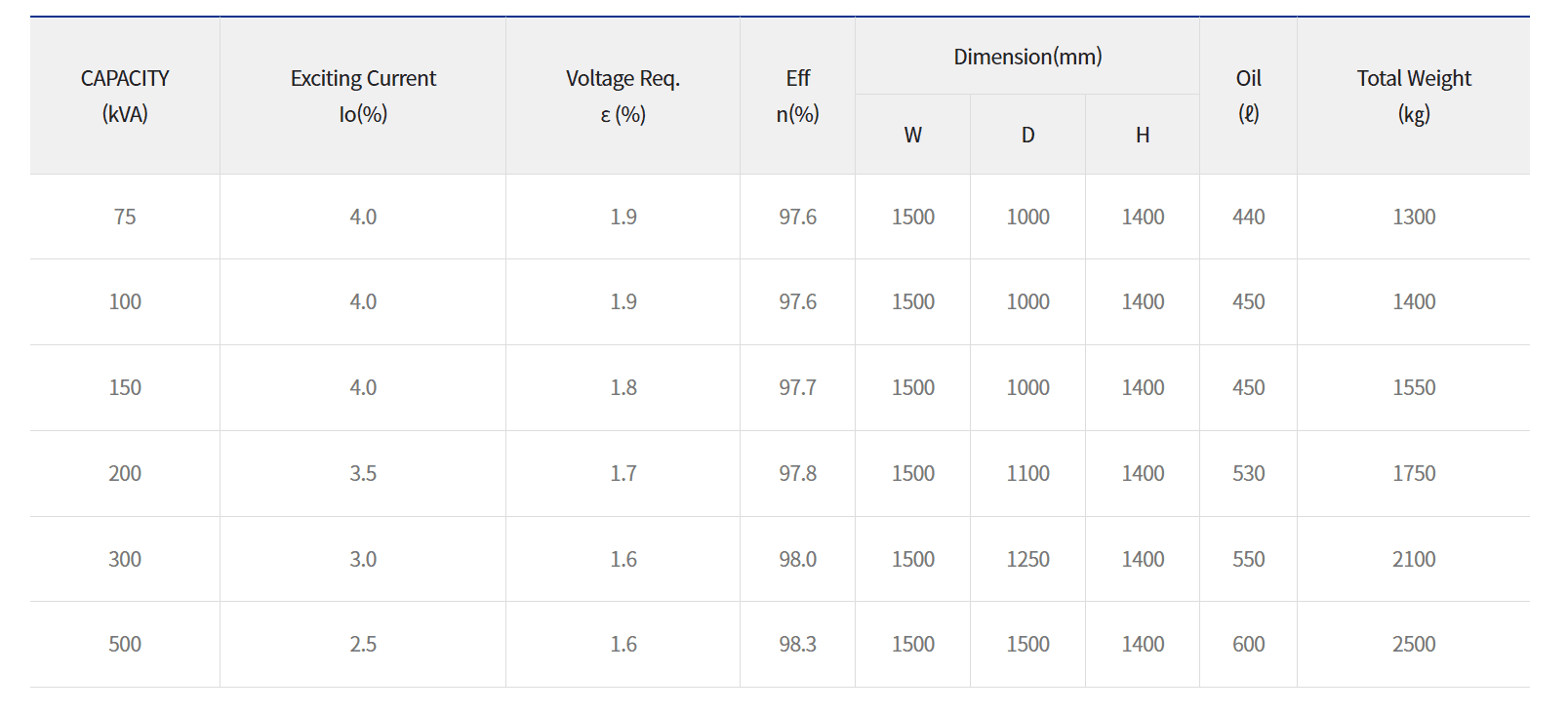

Characteristics & Dimensions
| CAPACITY (kVA) | Exciting Current Io(%) | Voltage Req. ε (%) | Eff n(%) | Dimension(mm) | Oil (ℓ) | Total Weight (㎏) | ||
| W | D | H | ||||||
| 75 | 4.0 | 1.9 | 97.6 | 1500 | 1000 | 1400 | 440 | 1300 |
| 100 | 4.0 | 1.9 | 97.6 | 1500 | 1000 | 1400 | 450 | 1400 |
| 150 | 4.0 | 1.8 | 97.7 | 1500 | 1000 | 1400 | 450 | 1550 |
| 200 | 3.5 | 1.7 | 97.8 | 1500 | 1100 | 1400 | 530 | 1750 |
| 300 | 3.0 | 1.6 | 98.0 | 1500 | 1250 | 1400 | 550 | 2100 |
| 500 | 2.5 | 1.6 | 98.3 | 1500 | 1500 | 1400 | 600 | 2500 |
