Torque Motor
모델명
시리즈
케이블릴
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
제품 설명

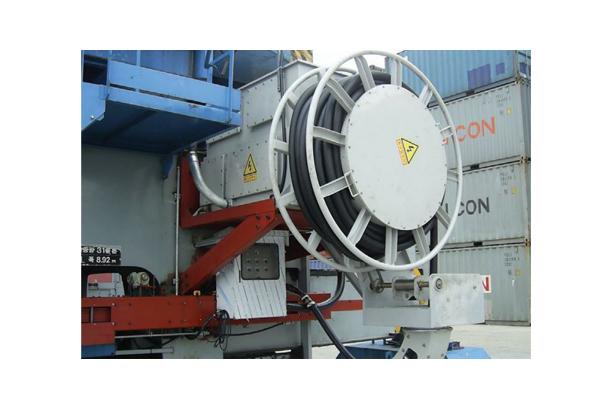

- Torque Motor Type Cable Reel은 Trans를 통한 2차 전압제어 방식으로, Torque Motor Reducer, Brake 등으로 구성되어 있습니다.
- Hoisting Crane에 적합한 구조
- Torque Motor를 사용
- 감속기와 Motor가 일체형 또는 분리형으로 제작가능
- High Voltage Cable, Power Cable 적용가능
- Motor 냉각용 별도 Fan Motor가 부착됨
- High Voltage (AC 3.3Kv, 6.6Kv, 11Kv)
Torque Motor 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
| NO. | SLIP RING CURRENT | CABLE 사양(ROUND TYPE) | ØA | C | WINDING LENGTH (ØB) | ||
|---|---|---|---|---|---|---|---|
| 100m | 150m | 200m | |||||
| 1 | 200A | 60sq × 4c | 1200 | 60 | 3000 | 3600 | 4000 |
| 2 | 300A | 100sq × 4c | 1600 | 70 | 3500 | 4100 | 4600 |
| 3 | 400A | 150sq × 4c | 1600 | 85 | 3800 | 4400 | 5000 |
High Voltage Torque Motor Type (AC 3.3KV, 6.6KV, 11KV)
Low Voltage Torque Motor Type
