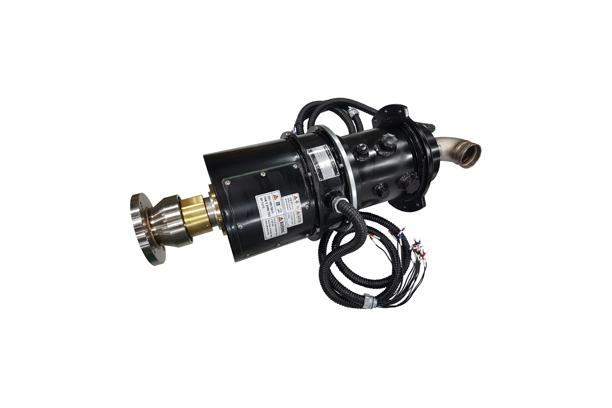

제품 설명

• 사용 장소, 조건에 따라서 주문 제작 가능함.
• 특장장비의 특성에 맞게 유압과 Power 및 신호, 영상의 전달에 문제가 없도록 일체형으로 특수설계를 하였으며, 설치시 작업공정의 최소화로 작업성이 뛰어나며 내구성에도 안정성이 확보된 제품입니다.



MCJ 시리즈 주요제원

• 1" 2PORT, 3/8" 2PORT(210kg/㎠)
• 전기케이블 사양: 전원 AVS 3.5SQ 2P, 신호선 AVS 0.5SQ 15P
• 입력 케이블 길이(조인트 하단) 5.3m, 출력 케이블 길이(조인트 상단) 2.2m
• 케이블은 전선 보호관 삽입
• 입력 케이블 길이(조인트 하단) 5.3m, 출력 케이블 길이(조인트 상단) 2.2m
• 케이블 끝단 커넥터 처리 MC CONNECTOR(MS 3106 28-11 22PIN+MS 3057-16A)



MCJ 시리즈 제품 도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)
