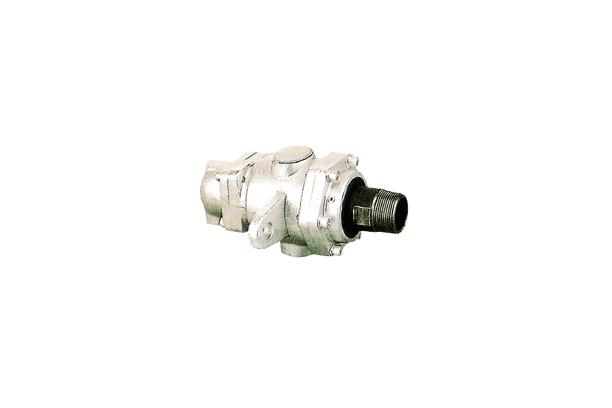

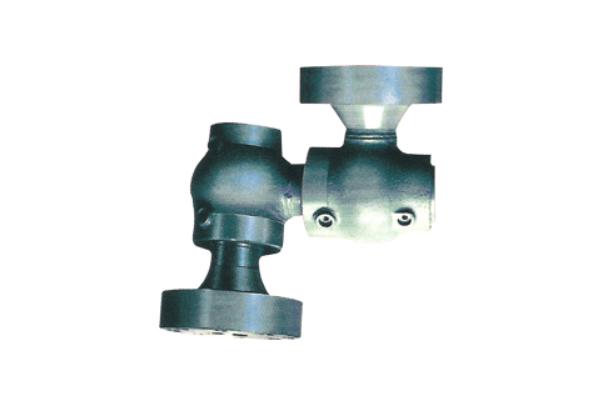

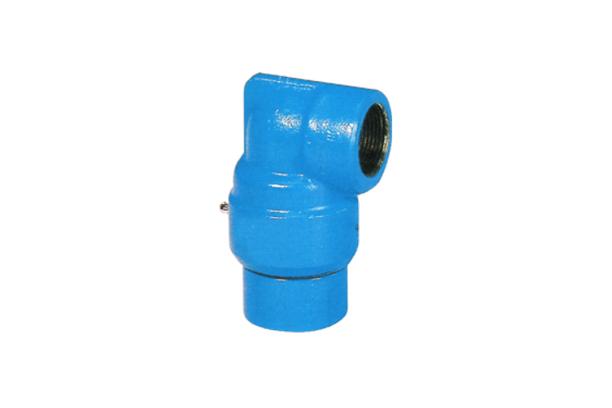

Swivel Joint
모델명
시리즈
Swivel Joint
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.

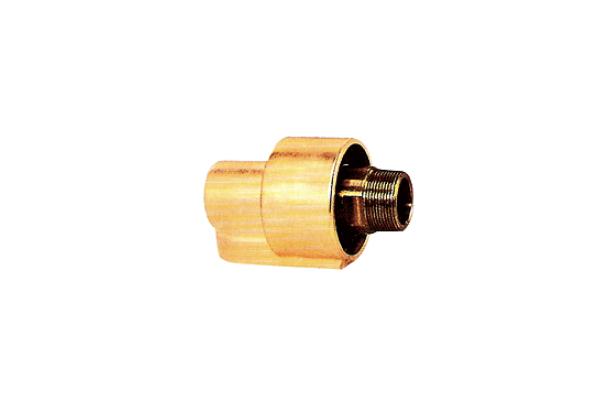

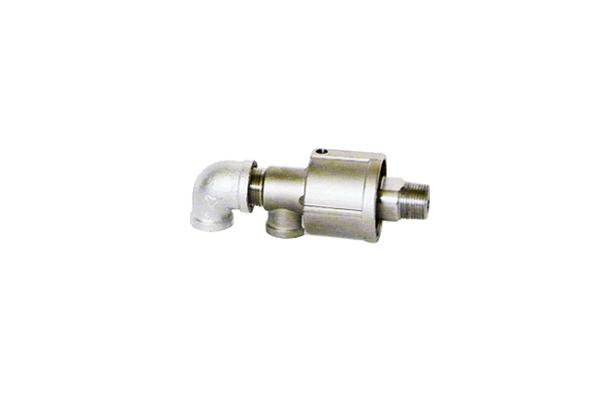

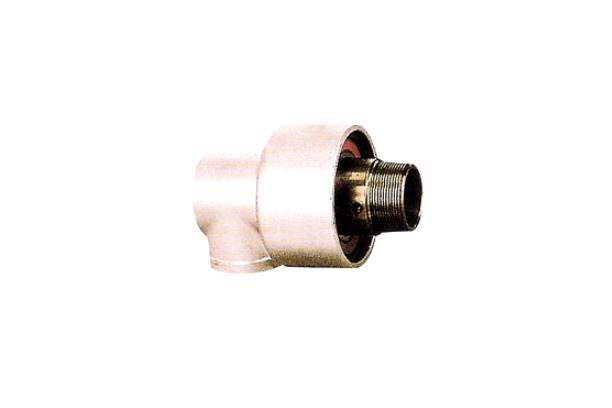

제품 상세 설명
Forged steel (3/8" thru2") Cast steel(2 1/2")
유체 : 물, 공기, 오일, 가스, 석유 제품
최대. 서비스 온도 : 100℃ NBR Packing
180℃ Viton Packing
최대. 서비스 압력 : 420kg/cm²G T-packing
210kg/cm²G U-packing

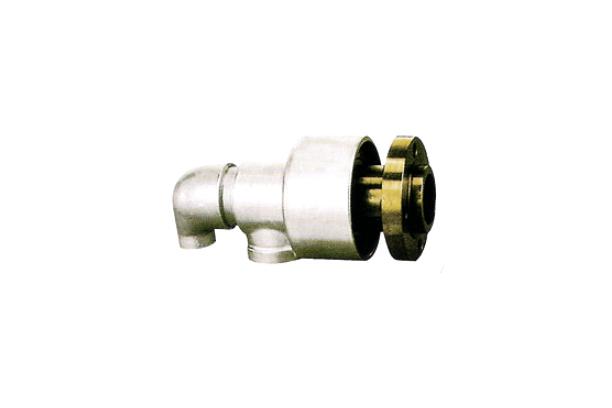

연결 : Female Thread, 베벨 엔즈, 소켓 용접 또는 플랜지
저압 서비스를 위한 더블 볼 레이스 회전고리 이음
Seal : T or U packing (NBR or Viton)

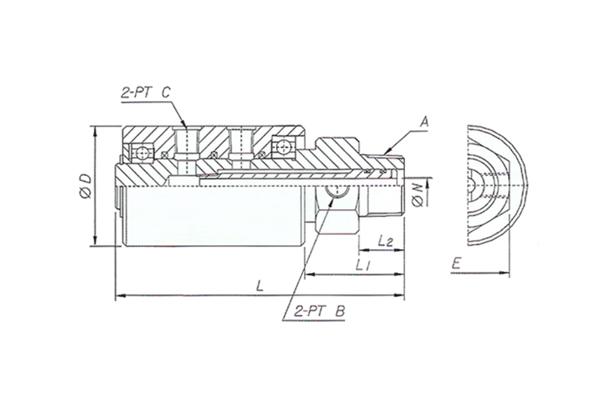

| REF. NO. | DESCRIPTION |
| 1 | BODY |
| 2 | NIPPLE |
| 3 | STEEL BALL |
| 4 | O-RING |
| 5 | PACKING |

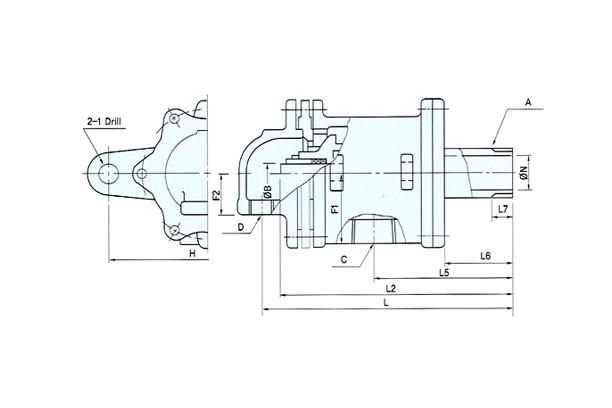

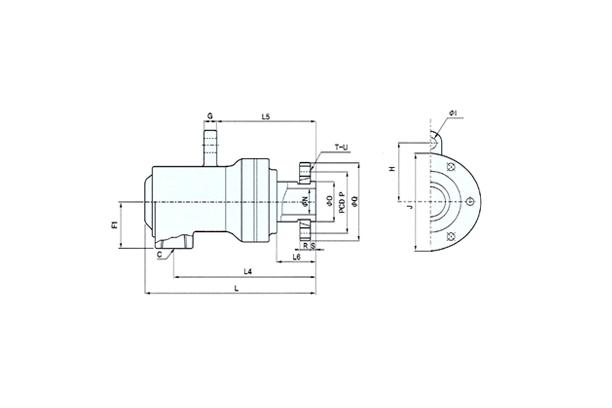

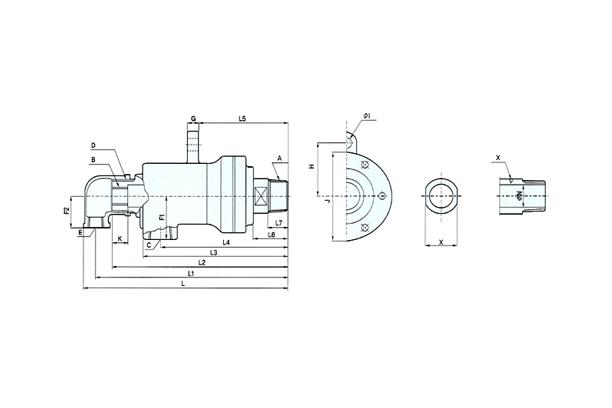

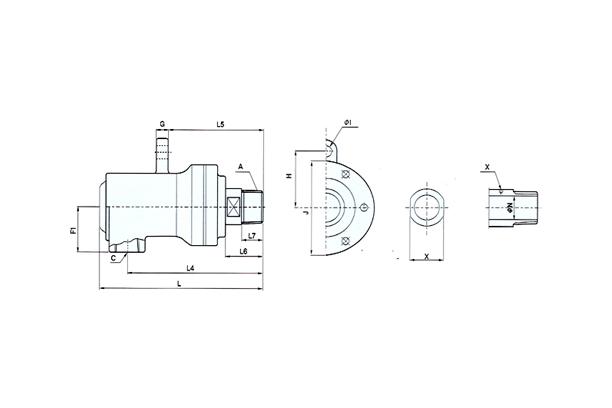

| Nominal Size | A | B | C | D | E | F | G | H | J | K | L | M | |
| (A) | (B) | ||||||||||||
| 10 - 15 | 3/8 - 1/2 | 86 | 73 | 74 | 48 | 32 | 30 | 30 | 73 | 74 | 82 | 77 | 83 |
| 20 - 25 | 3/4 - 1 | 114 | 108 | 107 | 64 | 45 | 45 | 40 | 108 | 107 | 108 | 107 | 107 |
| 32 - 40 | 11/4 - 11/2 | 117 | 114 | 109 | 78 | 63 | 60 | 50 | 114 | 109 | 130 | 111 | 125 |
| 50 | 2 | 150 | 146 | 150 | 105 | 80 | 80 | 70 | 145 | 150 | 161 | 154 | 166 |
| 65 | 21/2 | 155 | 146 | 161 | 120 | 92 | 92 | 80 | 146 | 161 | 163 | 163 | 180 |
| 80 | 3 | 212 | 220 | 223 | 148 | 110 | 110 | 100 | 199 | 202 | 220 | 202 | 223 |
| 100 | 4 | 230 | 259 | 269 | 180 | 140 | 140 | 120 | 235 | 245 | 259 | 252 | 269 |
| 125 | 5 | 230 | 260 | 310 | 200 | 174 | 174 | 130 | 260 | 310 | 260 | 310 | 310 |
Unit : m/m
