제어용 스위치
모델명
시리즈
자동제어
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
특징 (Features)
▶ 조작부와 접점부가 분리형으로 설계 되었습니다.
(Operating and contact part was planned in separation style)
▶ 취부홀 Ø25, Ø30으로 설계하여 선택 사용이 용이 합니다.
(Attached hole Ø25, Ø30 the selection with is various it used)
▶ 동작 접점 블록은 기본 1a1b로 설계 되었습니다.
(Contact block was planned basic 1a1b)
▶ 광원 출력부는 LED를 기본으로 제작 되었습니다.
(Lamp type is the whole was produced with the LED)
▶ 색상 및 기능의 다변화로 사용자 선택의 폭이 넓어졌습니다.
(As diversity the color and function user option become wider)
성능 (Performance)
| 항목 (List) | Controls Switch (Ø25, Ø30) | |
| 정격용량(Rating) | AC 250V 7A | |
| 절연저항(Insulating Resistance) | 100MΩ이상(Min 100MΩ at 500V DC) | |
| 내전압(Withstand Voltage) | AC 1,500V 50/60Hz 에서 1분간(1,500V AC 50/60Hz 1Mim) | |
| 접촉저항(Contact Resistance) | 50MΩ 이하 | |
| 내진동(Vibration Protection) | 10~55Hz 복진폭 1.5mm(10~55Hz Vibration Width 1.5mm) | |
| 내충격(Shock Protection) | 50g(500m/s²) | |
| 사용주의 온도(Ambient Temperature) | -10°C~+50°C | |
| 사용주의 습도(Relative Humidty) | 45~85% RH | |
| 개폐빈도(Open/Close Time) | 최대 30회/분(Max 30/1min) | |
| 수명 | 전기적(Electrical) | 10만회 이상(0.1mil,opearations) |
| Lifetime | 기계적(Mechanical) | 100만회 이상(1mil,opearations) |
LED Lamp
|

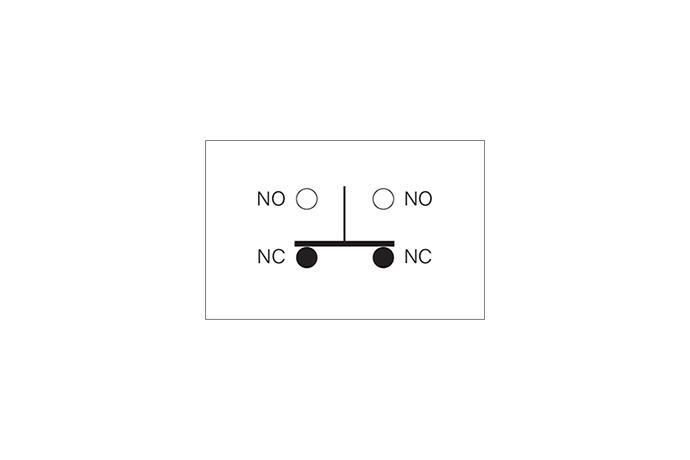

기본회로(Circuit Diagram)
