용도
프레스, 조립, 압입, 트리밍, 밴딩, 접합, 스폿용접
특징

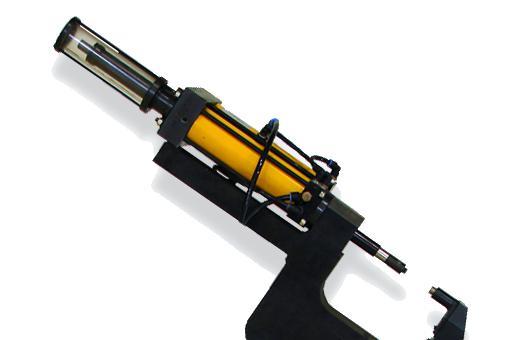

저부하 시 고속으로 전진하고, 고부하 시 더불액션부스터펌프로 전진하며, 더불액션부스터펌프의 교반 시 압력의 맥동현상을 내장된 어큠레이터로 최소화한 부스터펌프를 일체로 구비한 유압실린더 개발
개발목표 및 달성
| 주요성능지표 |
단위 |
개발목표 |
시험결과 |
달성도 |
객관적 측정 방법 |
시료 수
(n≥5개) |
시험규격 |
| 에너지 효율 |
％ |
120이상 |
126 |
100 |
5 |
KTC |
| 맥동현상 |
％ |
30이하 |
20 |
100 |
5 |
KTC |
| 60초간 하중유지(10톤) |
％ |
±2 |
OK |
100 |
5 |
KTC |
| 내구성 |
|
30,000回 |
OK |
100 |
5 |
KTC |
| 소 음 |
|
60db이하 |
50 |
100 |
5 |
KTC |
사양
| 튜브 내경(Tube Inner Diameter) |
Φ50~Φ300 |
| 로드 외경(Rod Outer Diameter) |
Φ25~Φ250 |
| Stroke |
20~700mm |
| 최고사용 압력(Max.working pressure) |
70~350kg/㎠ |
| 사용온도(Max. working temperature) |
-20~100℃ |
