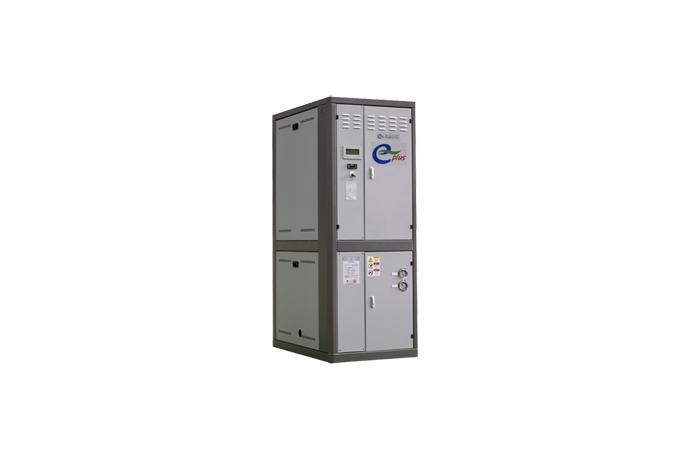

* 제품개요

지하수(열원)의 현열을 회수하여 온수의 생산 및 난방 시스템에 공급하는 히트펌프
시스템



* 제품특징

① 냉매 : R-22사용 → 60℃ 생산가능

일체형 냉동기로서 한 본체 안에 압축기, 응축기, 팽창변, 증발기로 구성되어 있으며, 특히 응축기가 이중관 열교환기로 이루어져 제품의 콤팩트화로 소형 여관 및 목욕탕에 적용가능

② 편리성

· PCB 자동제어시스템 기본 적용
- 스위치 제어 기능
- PCB의 접점, ON/OFF 기능
- 데이터 입력기능
- 화면 전환의 특수 기능

· 자동제어기능
- 출수온도 설정 기능
- 누적가동시간 산정 기능
- 운전/정지 시간 설정 기능
- 고/저압 표시
- 요일운전 설정 기능
- 이상 운전 알람 기능

③ 인버터 제어 시스템 기본 장착 - 사용주가 원하는 온도를 제어가능

- 하나의 제품으로 단일 사이클 및 이중 사이클 시스템에 적용이 가능하다. 단일 사이클의 경우 하나의 온도 센서 혹은 압력 트랜스미터가 적용되며 이중 사이클의 경우 두 개의 온도센서 혹은 두 개의 압력 트랜스미터가 적용됩니다. 이때 두 개의 압력장치 중 보다 높은 모터 속도를 요구하는 압력장치에 맞춰 해당 모터 속도를 지원합니다.

④ B/S (비포 서비스)

- 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템)

⑤ SUS316 고압용 응축기 사용

- 높은 항 부식성
- 높은 사용온도(진공용접을 통하여 생성되기 때문에 45bar~70bar에서도 사용가능)
- SUS316 재질로 허용온도가 최고 200℃까지 사용가능
- 경량화
- 높은 열교환능력

⑥ 이중관 열교환기 증발기 사용

- 안쪽관은 45mm로 열전달 면적이 큰 스파이럴(나선형) 형태로 제작한 동관과 바깥에는 48mm의 강관에서 냉매와 물이 열교환을 함(소재 : 동, 스텐, 티타늄)

- 막히는 현상이 전혀 없음
- 슬러지는 이중관 열교환기 안으로 유입되더라도 배출이 용이함



* 사용처

지하수가 나오고 온수 및 난방이 필요한 모든 곳에 적용 가능하며 특히 소형 여관이나 목욕탕 등에 적합함



* 수열원히트펌프 소용량(IWM-14B 시리즈)사양 (온수용)

Model			IWM-14B-9	IWM-14B-13	IWM-14B-17	IWM-14B-19	IWM-14B-26
성능		KW	30.47	45.12	58.95	66.86	90.70
		Kcal/h	26,200	38,800	50,700	57,500	78,000
		USRT	8.66	12.83	16.77	19.02	25.79
		생산량(ℓ)	818	1,212	1,584	1,797	2,437
소비전력		KW	8	12	15	18	24
전원			3상 * 380V * 60Hz
압축기	형식		Scroll
	대수		1	1	1	1	2
	기동방식		직입기동
	용량제어	%	0 ~ 100%
	법정냉동능력	RT	2.84	4.12	5.35	6.18	8.24
냉매	종류		R - 22
	제어		감온식 팽창밸브
부하측 열교환기	형식		BRAZED PLATE TYPE
	배관(IN/OUT)	A	25	32	32	40	40
열원측 열교환기	형식		이중관 열교환기
	배관(IN/OUT)	A	25	32	32	50	50
제어	온도제어		입·출구자동온도제어
	운전제어		PCB
중량		Kg	160	190	210	240	300
[제품조건]			부하 측 열교환기 입구온도 28℃, 출구온도 60℃ 열원 측 열교환기 입구온도 25℃



■ 상기 제원은 품질 및 성능 향상을 위하여 예고 없이 변경 될 수 있습니다.
■ 소비전력은 영업시간 15시간을 기준으로 함.
■ PCB 인터넷 연결은 옵션임.
■ 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.
