Description

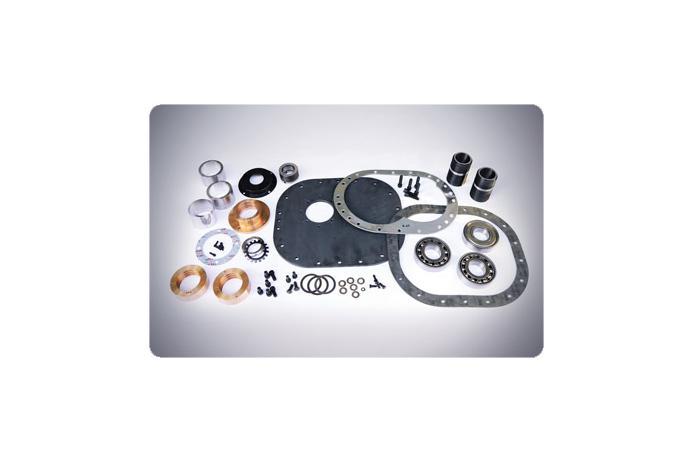

DONGSUH BLOWER SEAL KIT (5CDL,9CDL BLOWER OVERHAUL SEAL KIT)은 발전플랜트용 BLOWER 정비 KIT 로서 2014년 남부발전㈜과 협력 개발하여 OIL-SEAL(Contact Seal)을 LABYRINTHSEAL(Non-contact Seal)로의 구조변경으로 효율을 극대화시킨 정비자재입니다.

Construction Of Blower Seal Kit

비접촉식 환상 밀봉체로서 각 단 사이의 압력차이에 의하여 누설되는 것을 방지하기 위한 장치이다. Labyrinth Seal을 통한 누설량 저감은 Seal의 형상이 유동의 저항을 증가시킬 수 있게 하는 것이 필요하다.   Labyrinth Seal은 스텝(step)이 있는 로터(rotor)와 다수의 이(teeth)를 포함하고 있는 스테이터(stator)로 구성된다. 증기는 축소부를 통과할 때 교축되고 확대부에서 압력이 감소하는 작용이 반복되 Labyrinth 출구의 압력과 같아지므로 누설량이 감소된다.

Type
