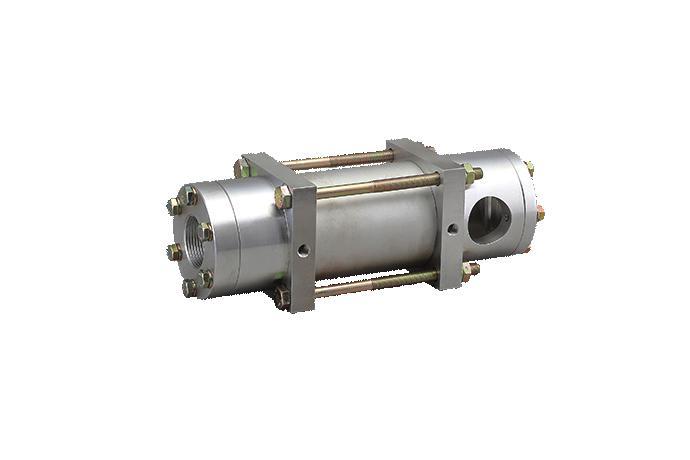

COMBO VALVE

3D 단면도





Specification

- Model : DCV-32

- Available size : 1 ¼”(pipe size), 1″(hose size)

- 파이프라인 쪽은 32A, 호스라인의 홀크기는 40A

- Pilot port : PT ⅛”

- Weight : 5 ㎏





Description

- 복동 공압 액츄에이터 작동

- 탱크 내 공기 급기와 배기를 제어하는 역할을 한다.

- 알루미늄 합금 재질로 부식 및 마모에 강하다.

- 설치된 밸브를 완전히 제거하지 않고 배기 호스 및 콘의 교체가 가능해서 편리하다.

- 아래 그림처럼 밸브의 급기(콘)쪽이 열리면 탱크내 공기가 주입되어 블라스팅을 위한 쇼트볼/그리트의 공급을 원할하게 하고 배기(핀치 램)쪽이 호스를 막아 차단한다.\

- 반대로, 배기쪽이 열리면 호스를 통해 탱크의 공기가 빠져나가 탱크 내 쇼트볼/그리트의 공급을 도와주고, 급기쪽을 차단하게 된다.





콤보밸브 단면도 및 기능 설명
