주요기능

- 일반전위 측정 (Digital EPR)

- 피복손상탐측 (DCVG)

- 좁은간격 방식전위 측정(CIPS)

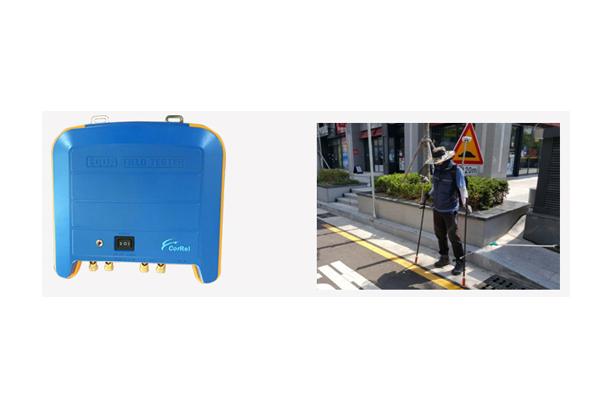

1) 측정장치

￭ 전원 : DC12V, 용량 : 4.3A, 리튬이온 2차전지 , 사용시간 : 10시간이상, 배터리 체크기능

￭ 입력채널 : 2채널

￭ 분해능 : CIPS(0.1mV(±1V range), 1mV(±10V range), 10mV (±100V range)) DCVG(0.1mV(±1V range))

￭ 내부저항 : 10MΩ이상

￭ A/D Conversion : 18bit

￭ 스마트기기와의 통신 : 블루투스 통신

￭ 무 게 : 1.5kg 미만

￭ 전원스위치 : 3단(On, Off, Battery 체크)

￭ 측정항목설정 스위치 : 2단 스위치(CIPS, DCVG)

￭ 측정스위치 : Push buttontlr / 측정 및 저장기능 수행

￭ 측정속도 : 30회/초

2) SMART 표시장치(측정기)

￭ Operating System : 스마트기기 (갤럭시노트 4 동등이상)

￭ Display : AMOLED 2560x1440 pixels 2.5K QUAD HD

￭ GPS : 스마트기기 내부 장착형

￭ 입력채널 : 2개 이상

￭ 측정 데이터 카드 : 스마트기기내부 메모리 or SD 카드(옵션)

￭ Processor : Cortex-A53 1.3GHz 쿼드코어 + Cortex-A57 1.9GHz 쿼드코어 이상

￭ 전 원 : 3220mAh

￭ 크 기 : 153 × 78.6 × 8.5

￭ 측정장치와의 연결

   - 측정장치 상부에 측정기 케이스를 설치하고 측정기를 내부에 장착

   - 측정기가 지표에 45도 경사지게 설치되어 사용자 시야 확보

3) 전극봉

￭ 측정장치와의 연결 : 나사식

￭ 전극봉 형태 : 2개의 작은 봉으로 구성, 2개의 봉을 체결하여 사용

￭ 기준전극 : 포화황산동 전극 2개

4) 측정 프로그램

￭ GPS 좌표 디스플레이 및 저장

￭ CIPS 및 DCVG 측정값을 실시간으로 화면에 표시

￭ 측정완료 후 내장 알고리즘에 의해 On/Off 전위 판정

￭ 판정된 데이터 및 원본 데이터 저장

￭ 피복손상부의 좌우 데이터를 별도 저장

￭ 측정된 데이터의 삭제 기능

￭ 주요 화면표시

   - 측정방법 및 구간 설정 화면

   - 데이터 측정 및 디스플레이 화면

   - 측정된 데이터 프로파일 화면

   - 측정된 데이터 리스트 화면

측정모드

GPS 측정 비교
