  • (주)아진엑스텍

    Analog Module
    모델
    -
    시리즈
    Board (Module)

    제품 소개

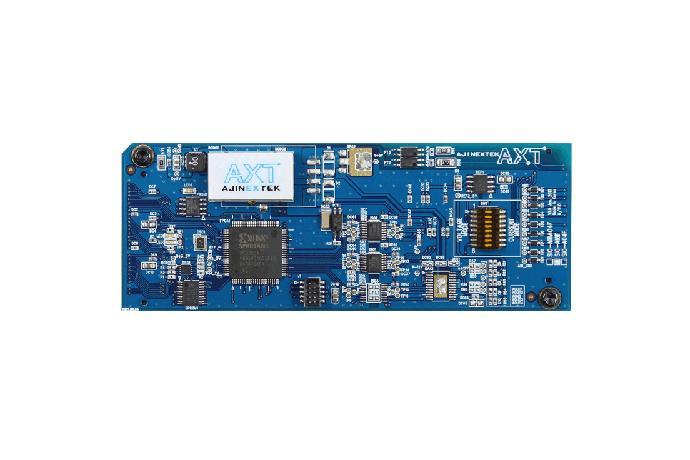

    아진엑스텍 Analog Module  10

    ㆍ 아날로그 입력 4ch 제어 기능 모듈
    ㆍ 12bit A/D 분해능
    ㆍ 4ch Single-ended 아날로그 입력 모드
    ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
    ㆍ 샘플링 속도 : 12ms/4 채널 (7ms/1 채널)
    ㆍ 입력 범위 : ±10V, ±5V, 0~10V, 0~5V, 4~20mA
    ㆍ 채널 당 1024개의 데이터 메모리 내장
    ㆍ 3가지 트리거 모드 지원 (Normal, Timer, External)
    ㆍ 인터럽트 발생 기능
    ㆍ EzSoftware AXT, EzSoftware UC 소프트웨어 제공


    아진엑스텍 Analog Module  11



    아진엑스텍 Analog Module  12

    ㆍ 아날로그 출력 4Ch 제어 기능 모듈
    ㆍ 12bit D/A 변환 분해능
    ㆍ 4Ch 아날로그 입력 전압 모드
    ㆍ 1Ch 사용시 최대 4us data setup
    ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
    ㆍ 출력 범위 : ±10V, ±5, ±0~10V, 0~5V
    ㆍ 전원 인가 및 reset 시 0V 출력
    ㆍ 출력 전압 범위 설정 가능
    ㆍ EzSoftware AXT, EzSoftware UC 소프트웨어 제공

    아진엑스텍 Analog Module  13



    아진엑스텍 Analog Module  14

    ㆍ 아날로그 입력 8Ch 제어 기능 모듈
    ㆍ 16bit A/D 분해능
    ㆍ 8Ch Single-ended 아날로그 입력 모드
    ㆍ 1Ch 사용시 최대 40us 샘플링 속도
    ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
    ㆍ 입력 범위 : ±10V, ±5V, 4~20mA (전류 모드)
    ㆍ 소프트웨어 트리거 모드 지원
    ㆍ 입력 단자와 전원간 절연
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 Analog Module  15



    아진엑스텍 Analog Module  16

    ㆍ 아날로그 출력 4Ch 제어 기능 모듈
    ㆍ 16bit D/A 변환 분해능
    ㆍ 4Ch 아날로그 입력 전압 모드
    ㆍ 1Ch 사용시 최대 4us (Output Voltage Setting Time : Max 12us)
    ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
    ㆍ 출력 범위 : ±10V, ±5V
    ㆍ 전원 인가 및 reset 시 0V 출력
    ㆍ 출력 전압 범위 설정 가능
    ㆍ 출력 단자와 전원간 절연
    ㆍ EzSoftware UC 소프트웨어 제공


    아진엑스텍 Analog Module  17



    아진엑스텍 Analog Module  18

    ㆍ 아날로그 입력 8Ch, 출력 4ch 제어 기능 모듈
    ㆍ 16bit 분해능 (A/D, D/A)
    ㆍ 아날로그 입력 8Ch Single-ended 모드
    ㆍ 아날로그 출력 4Ch 전압 모드
    ㆍ 1Ch 사용시 A/D 40us, D/A 4us 샘플링 속도
    ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
    ㆍ 입력 범위 : ±10V, ±5V, 4~20mA (전류 모드)
    ㆍ 출력 범위 : ±10V, ±5V
    ㆍ Software 트리거 모드 지원
    ㆍ 입력 단자와 전원간 절연
    ㆍ 디지털/아날로그 전원 분리
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 Analog Module  19
