(주)에큐원
마그마-D
모델명
시리즈
제품소개
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

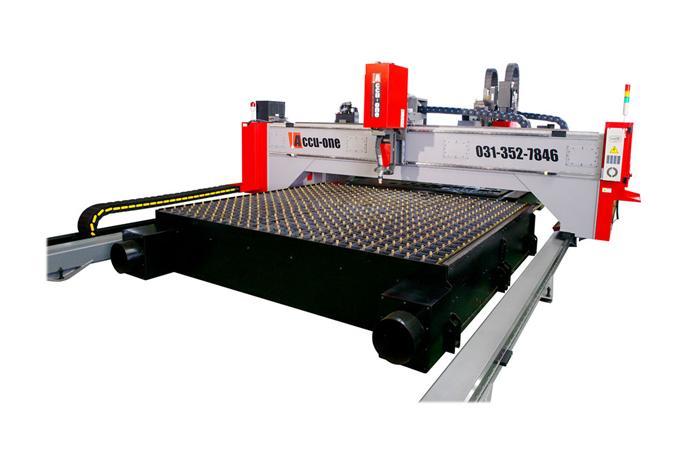

DUAL HEAD (프라즈마 헤드 + 드릴링 헤드)
MAGMA-D는 고정밀 프라즈마 토치 헤드와 고정밀 서보모터로 구동되는 드릴링 헤드를 복합 하였습니다.
고정밀 프라즈마 토치는 레이져로 가공하기 힘든 두꺼운 철판을 절단하는데 적합합니다.
철판의 두께가 12mm 이상인 경우 절단품질이 레이져와 비슷하면서도 생산성은 더 뛰어납니다.
고정밀 서보 스핀들 헤드는 CNC CONTROLLER에 의해 자동 제어되어 최대 3000rpm으로 회전하며 일반 드릴 사이클뿐만 아니라 <고속 펙 드릴 사이클> 가공도 가능합니다.
고정밀 프라즈마 토치는 레이져로 가공하기 힘든 두꺼운 철판을 절단하는데 적합합니다.
철판의 두께가 12mm 이상인 경우 절단품질이 레이져와 비슷하면서도 생산성은 더 뛰어납니다.
고정밀 서보 스핀들 헤드는 CNC CONTROLLER에 의해 자동 제어되어 최대 3000rpm으로 회전하며 일반 드릴 사이클뿐만 아니라 <고속 펙 드릴 사이클> 가공도 가능합니다.
제품특징
- 드릴과 프라즈마를 복합하여 다양한 제품 가공
- 드릴 작업 시 누름장치로 안정적인 드릴링
- 절삭유 사용으로 드릴링 부하를 최소화
- 드릴을 이용한 정확한 센터링 작업 가능
- 형강 지그를 사용하여 잔넬 및 각종 형강 절단
- 안정적인 구조와 경량화로 이송속도가 빠름
사양
| MACHINE BODY | ||
| MODEL | MAGMA 510A | MAGMA 614A |
| SIZE | 4550L x 2720W x 2000H | 5550L x 3020W x 2000H |
| CUTTING SIZE | 1.5m x 3.0m | 1.8m x 4.0m |
| WEIGHT | 약 3,100㎏ | 약 4,200㎏ |
| POWER | 220V / 3P / 60㎐ | |
| 10㎾ | ||
| DRILL | MAGMA SPINDLE : MAX Ø 10㎜ DRILL | |
| OPERATING | X AXIS : 정밀 서보모터 x 2EA 동기제어 | |
| Y AXIS : 정밀 서보모터 x 1EA | ||
| Z AXIS : 정밀 서보모터 x 1EA | ||
| SPEED | MAX 20m/min | |
| PLASMA UNIT | ||
| MODEL | 150A | 275A |
| SIZE | 762W x 1092D x 1219H | 826W x 1092D x 1219H |
| CUTTING AMPERE | 130amp / 150amp | 260amp / 275amp |
| WEIGHT | 약 542㎏ | 약 596㎏ |
| POWER | 380V / 3P / 60㎐ | |
| 25.5㎾ | 44㎾ | |
| CUTTINGTHICKNESS | MAX 38㎜ | MAX 58㎜ |
| PIECING 25㎜ | PIECING 32㎜ | |
| USING GAS | AIR, O2, N2, H17 | |
| H17 = 17.5%H2 + 32.5%Ar + 50%N2 | ||
| CUTTING SPEED | 1760mm/min@16t | 2650mm/min@16t |
