-고급 텅스텐 카바이드 소재를 사용하여 주강, 주철, 스테인레스 강, 인코넬, 열처리 강 등의 난삭재 가공에 최적

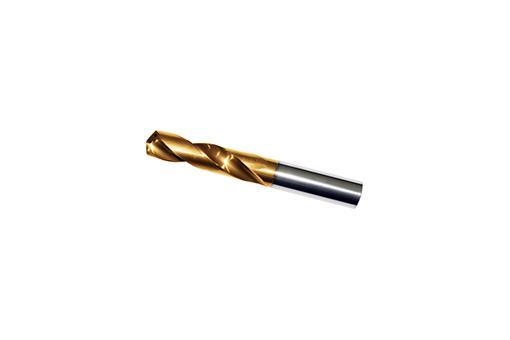

-By using high quality tungsten carbide, URT drill is most suitable for cutting cast steel, cast iron, stainless steel, inconel and heat treated steel.
-비틀림각 (HELIX Angle) : 30˚
-날끝각 (Point Angle) : 140˚
-자루 직경 공차 (Shank DIA. Tolerance) : h6
-드릴 직경 공차 (Drill DIA. Tolerance) : m7
-Surface-Treatment : Non-Coating도 가능함
-드릴의 선단에 절삭 이론 원리를 이용한 New Design 채택
-New Design으로 별도의 Centering과 Reaming이 필요없음
-인성과 내마모성이 우수한 초미립자 고급재질을 사용, 공구의 수명을 향상하여 무인작업이 가능
-내부 냉각수 주입방식, Chip 배출이 탁월하므로 고속가공 및 자동화에 적합
-By using the machining theory, new design of drill is adopted.
-Self centering and good finishing - Centering and reaming is is not required.
-Excellent toughness and abrasion resistance improve tool life and URT drill is suitable for automatic process.
-Internal coolant supply, suitable for high speed cutting condition by good chip removal.
long series
| 모델번호 EDP NO. |
드릴직경 (D1) Drill Diameter |
날길이 (L1) Flute Length |
온길이 (L) Overall Length |
생크직경 (D) Shank Diameter |
나선 Helix |
경도 Hardness |
Length type Length type |
|---|---|---|---|---|---|---|---|
| CUOL 5050 | 5.0 | 39 | 80 | 6.0 | 30 | 60 | 5XD |
| CUOL 5055 | 5.5 | 43 | 87 | 6.0 | 30 | 60 | 5XD |
| CUOL 5060 | 6.0 | 43 | 87 | 6.0 | 30 | 60 | 5XD |
| CUOL 5065 | 6.5 | 47 | 95 | 7.0 | 30 | 60 | 5XD |
| CUOL 5070 | 7.0 | 47 | 95 | 7.0 | 30 | 60 | 5XD |
| CUOL 5075 | 7.5 | 52 | 103 | 8.0 | 30 | 60 | 5XD |
| CUOL 5080 | 8.0 | 52 | 103 | 8.0 | 30 | 60 | 5XD |
| CUOL 5085 | 8.5 | 56 | 105 | 9.0 | 30 | 60 | 5XD |
| CUOL 5090 | 9.0 | 56 | 105 | 9.0 | 30 | 60 | 5XD |
| CUOL 5095 | 9.5 | 62 | 108 | 10.0 | 30 | 60 | 5XD |
| CUOL 5100 | 10.0 | 62 | 108 | 10.0 | 30 | 60 | 5XD |
| CUOL 5105 | 10.5 | 68 | 125 | 11.0 | 30 | 60 | 5XD |
| CUOL 5110 | 11.0 | 68 | 125 | 11.0 | 30 | 60 | 5XD |
| CUOL 5115 | 11.5 | 71 | 133 | 12.0 | 30 | 60 | 5XD |
| CUOL 5120 | 12.0 | 71 | 133 | 12.0 | 30 | 60 | 5XD |
