CT RATIO & PHASE DISPLACEMENT ERROR TESTER

Model

Series

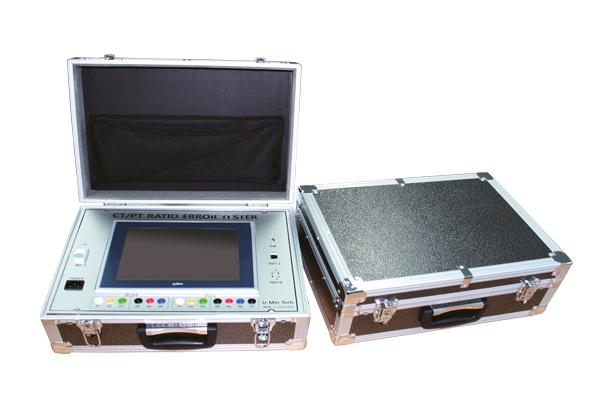

CT/PT RATIO ERROR TESTER


Transaction Process

Please contact Komachine.

Payment

Please contact Komachine.

Delivery

Please contact Komachine.

Shipment

Please contact Komachine.

Origin

Please contact Komachine.


Description

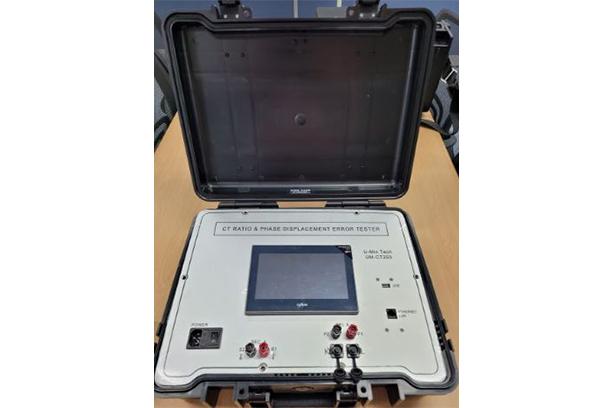

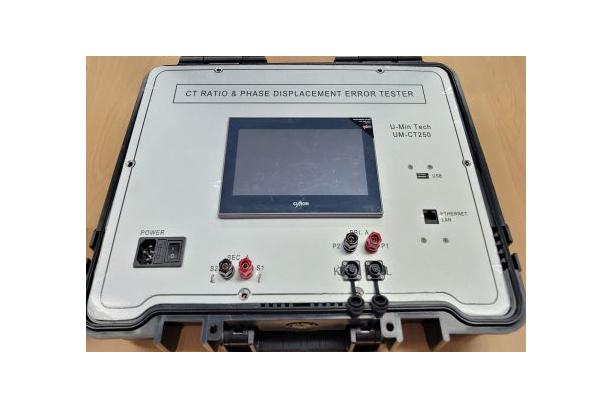

휴대용 변류기 비오차, 위상각 시험기(CT분석기) (UM-CT250) [ CT RATIO & PHASE DISPLACEMENT ERROR TESTER ]

(오미크론 CT분석기 시험방식) --> 중기청 R&D 개발제품 선정품 (현재 개발완료)



제품 사용용도 : IEEE 60044-1 K.S 시험방식 적용

변류기 설치 전 시험장비의 전압을 변류기 2차측에 인가하여 변류기 극성시험, 2차권선저항 측정, 권선비오차(Turn Ratio%),

전류In 120%-100%-50%-20%-10%-5% 부담 100% / 25% PF 0.8  각 POINT별 비오차(%), 위상각(min) 측정

과전류정수(n>, 5P)와 여자포화전압 Knee Point V를 측정합니다.

시험동영상 참조 : 경보제품 2500/5A 15VA 5P20 시험 동영상



특징

노트북 또는 PC 사용 (CIMON SCADA HMI SYSTEM 적용)

1. 변류기 극성시험 (가, 감극성)

2. 2차 권선저항 측정 (70도 권선저항 산출)

3. 권선비 (TURN RATIO) 및 권선비오차(RATIO ERROR%) 측정

4. 비오차(RATIO%)와 위상각(min) 측정 : 시험 성적서 엑셀파일 출력

 - 1차 전류(In) 120%-100%-50%-20%-10%-5% 조건 : PF 0.8 부담(VA) 100% / 25%

5. 과전류정수(n> = 5P) 및 KNEE POINT 전압(V) 측정 : 여자포화곡선 엑셀파일 출력

(카달로그는 코아치수 입력되어 있으나 측정방식을 B-H곡선을 응용하여 비오차시험과 동시에 측정하도록 하였음)

6. 그 외 제품 형상 및 치수 : 플라스틱 BOX, 치수 457㎜ X 370㎜ X 151㎜



제품 사양서

특허증



터치 스크린 화면 설명

CTD



시험보고서(여자포화시험)

시험보고서(오차시험)
