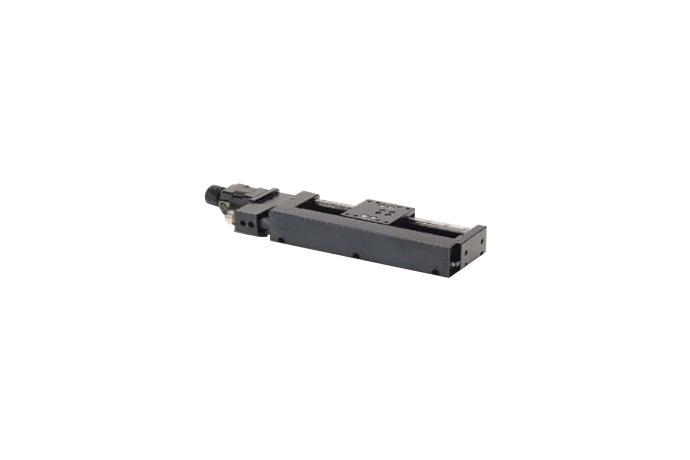

Product Name LM Guide Stage
Model
Series Motorized Stage
Catalog
Product Description


탑텍 LM가이드스테이지

탑텍 LM가이드스테이지  1

사양설명
스테이지면 크기150X150
이동거리100
이동방식Ball Screw Φ12 Lead5, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도20mm/sec[10kHz]
정도30um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도70"
좌우흔들림정도50"
평행도(mm)0.03"
주행 평행도(mm)0.02"
진직도(mm)0.008
내하중(Kg)25
모터 형번PK566-NB(5P STEP)
하중(Kg)9
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  2

탑텍 LM가이드스테이지  3

사양설명
스테이지면 크기150X150
이동거리100
이동방식Ball Screw Φ12 Lead5, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도50mm/sec[5kHz]
정도50um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도70"
좌우흔들림정도50"
평행도(mm)0.06"
주행 평행도(mm)0.04"
진직도(mm)0.008
내하중(Kg)25
모터 형번PK566NB(5P STEP)
하중(Kg)18
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  4

탑텍 LM가이드스테이지  5

사양설명
스테이지면 크기150X150
이동거리150
이동방식Ball Screw Φ12 Lead1, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도20mm/sec[10kHz]
정도30um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도70"
좌우흔들림정도50"
평행도(mm)0.03"
주행 평행도(mm)0.02"
진직도(mm)0.008
내하중(Kg)25
모터 형번PK-566-NB(5P STEP)
하중(Kg)10
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  6

탑텍 LM가이드스테이지  7

사양설명
스테이지면 크기150X150
이동거리150
이동방식Ball Screw Φ12 Lead5, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도50mm/sec[5kHz]
정도50um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도70"
좌우흔들림정도50"
평행도(mm)0.06"
주행 평행도(mm)0.04"
진직도(mm)0.008
내하중(Kg)25
모터 형번PK-566NB(5P STEP)
하중(Kg)20
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  8

탑텍 LM가이드스테이지  9

사양설명
스테이지면 크기150X150
이동거리200
이동방식Ball Screw Φ12 Lead1, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도20mm/sec[10kHz]
정도30um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도80"
좌우흔들림정도60"
평행도(mm)0.03"
주행 평행도(mm)0.02"
진직도(mm)0.01"
내하중(Kg)25
모터 형번PK-566-NB(5P STEP)
하중(Kg)11
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  10

탑텍 LM가이드스테이지  11

사양설명
스테이지면 크기150X150
이동거리200
이동방식Ball Screw Φ12 Lead5, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도50mm/sec[5kHz]
정도50um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도80"
좌우흔들림정도60"
평행도(mm)0.06"
주행 평행도(mm)0.04"
진직도(mm)0.01
내하중(Kg)25
모터 형번PK566NB(5P STEP)
하중(Kg)22
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  12

탑텍 LM가이드스테이지  13

사양설명
스테이지면 크기200X200
이동거리200
이동방식Ball Screw Φ15 Lead5, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도50mm/sec[10kHz]
정도30um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도80"
좌우흔들림정도60"
평행도(mm)0.03"
주행 평행도(mm)0.02"
진직도(mm)0.01"
내하중(Kg)30
모터 형번PK-545-NB(5P STEP)
하중(Kg)16
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  14

탑텍 LM가이드스테이지  15

사양설명
스테이지면 크기200X200
이동거리200
이동방식Ball Screw Φ15 Lead5, LM Guide
분해능0.001/Pulse(Full Step)
최고 이송 속도50mm/sec[5kHz]
정도50um
단일-반복정밀도±3um
다중-반복정밀도±5um
상하흔들림정도80"
좌우흔들림정도60"
평행도(mm)0.06"
주행 평행도(mm)0.04"
진직도(mm)0.01
내하중(Kg)25
모터 형번PK566NB(5P STEP)
하중(Kg)32
드라이버 형번DFC5114P
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P


탑텍 LM가이드스테이지  16

사양설명
스테이지면 크기40X40
이동거리85
이동방식Ball Screw Φ4 Lead1, LM Guide
분해능0.002/Pulse(Full Step)
최고 이송 속도20mm/sec[10kHz]
정도20um
단일-반복정밀도±4um
다중-반복정밀도±6um
상하흔들림정도70"
좌우흔들림정도50"
평행도(mm)0.02"
주행 평행도(mm)0.02"
진직도(mm)0.008
내하중(Kg)5
모터 형번O2K-S523W(5P STEP)
하중(Kg)0.65
드라이버 형번KR-55M
센서 형번1원점 센서, 2 제한 센서
케이블 연결선SRCN6A21-16P
