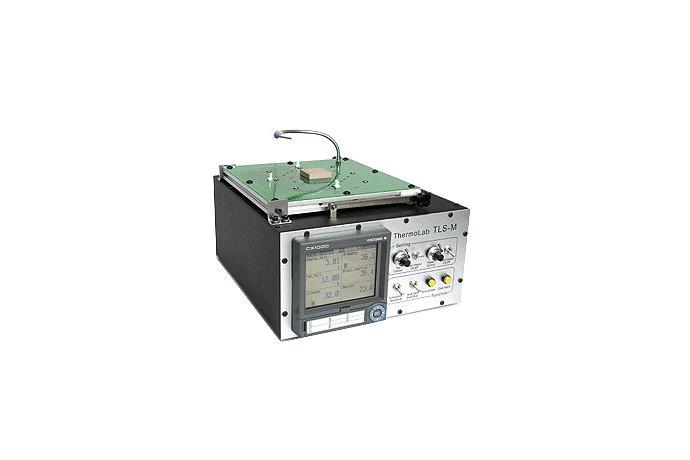

TLS-M
CPU Cooler의 개발 및 검증을 위한 최적의 장비
컴퓨터 CPU Cooler의 열저항 측정에 최적화
빠르고 정확한 열저항(Thermal Resistance)값을 측정
손쉽게 히터의 발열량 및 팬의 동작 전압을 조절
히트파이프 쿨러의 열저항값 측정에 적합하도록 발열체를 다양한 각도 및 방향으로 조절 가능
제품특징
◦절대값(열저항값)의 측정
테스트 시료(쿨러)의 상대적인 비교 성능이 아닌 절대값(열저항값)의 측정이 가능합니다.
a. Guard Heater를 구동하는 경우 Main Heater에서 열손실이 발생하지 않습니다.
b. Guard Heater를 구동하지 않는 경우에도 충실한 단열구조로 열손실이 적으며, 쿨러의 성능에 따라 달라지는 손실되는 열의 양을 정밀하게 측정하여 열저항 값의 계산에 반영하여 줍니다.
c. Guard Heater는 Main Heater의 온도에 따라 유동적으로 변화하며, 두 온도의 차이는 ±0.1℃ 이내입니다. (단, 주위온도가 자주 변화하는 경우, 메인히터의 온도가 함께 변화하며 안정화되지 않으므로 이를 추적하는 가드히터의 온도 역시 안정되지 못하여 두 온도의 차이가 커지는 경우도 있습니다.)
◦주위 환경 온도의 영향을 최소화
온도측정을 위한 온도센서는 PT100 엘리먼트를 이용하여 3선식으로 특수제작하였으므로 써모커플과 달리 주위 환경 온도의 영향을 최소화하였습니다.
a. 써모커플은 두 접점 끝단의 온도차이에 의해서 전압이 발생하여 이를 변환하여 온도값으로 간주하므로 특별한 보정이 없는 경우 주위온도가 10도씨일때 측정부위의 온도가 30도씨라면, 주위온도가 20도씨 일 때 측정부위가 40도씨인 경우를 동일하 게 취급하게 됩니다. 따라서 대부분의 측정 장비들은 Cold Junction 보정기능을 가지고 있으며, 보정기능이 있다고 하여도 그 정도가 제한 되므로 써모커플을 사용하는 경우, 약 23도씨 ±2도씨 정도의 주위 환경에서 사용하기를 권장하고 있습니다.
b. PT100은 온도에 따라 변화하는 물질 고유의 전기 저항을 이용하여 온도를 측정하므로 주위 환경 온도의 영향을 거의 받지 않습니다.
◦온도에 따른 저항값 변화율이 아주 적습니다.
a. 메인히터는 백금족 금속인 루테늄이 포함된 발열체를 사용하여 온도에 따른 저항값 변화율(0.02%/℃)이 아주 적습니다. 따라서, 타 발열체에 비하여 초기 세팅 발열량 대비 안정화된 상태에서의 발열량의 차이가 적습니다.
◦정밀한 열저항 값의 측정이 가능
a. 정밀 온도센서와 가드히터를 통한 열손실의 방지로 보다 정밀한 열저항 값의 측정이 가능합니다.
b. 적절한 환경조건에서 테스트를 수행하는 경우 ±0.002℃/W 이하의 편차로 정확한 열저항 값의 측정이 가능합니다.
◦정방향 수평 및 수직방향, 역방향 수평 테스트 가능
a. 테스트 시료를 원하는 어떠한 방향으로도 장착하여 테스트가 가능합니다. 예를 들어 중력 기준으로 정방향 수평 및 수직방향, 역방향 수평으로도 원하는 각도로 장착이 가능하며(0~180도), 또한 각각의 장착 방향에서 쿨러를 0, 90, 180, 270도 방향으로 회전하여 장착이 가능합니다.
구성품
◦ TLS-M 본체
◦ AC 220V, 60Hz 전원코드
◦ Master Sample
◦ CompactFlash Card
제품 사양
◦ Dimension(m/m) : 400(L) * 315(W) * 250(H)
◦ 모사발열체: 백금족 금속 plate형 발열체
◦ Guard Heater : 탄소계열 면상발열체
◦ 온도측정 : 최대 6Channel 측정 가능
◦ 온도 정밀도 : 0.1 ℃
◦ 컨트롤 : 2 loop (별도 최대 4 Channel 온도 측정 가능)
◦ Power Supply Unit
a.발열체용 : DC 50V, 8A
b.팬용 : DC 15V, 10A
사용 방법
◦ 장비의 뒷면에 있는 메인 전원스위치를 포함하여 모든 스위치가 꺼져있음을 확인하고, 메인히터용 회전손잡이를 최소(0-0)에 위치시켜 둡니다.
◦ 테스트 시료(쿨러)를 장착하고 장비의 뒷면에 있는 메인 전원스위치를 켭니다.
◦ 팬 세팅 회전 손잡이를 조절하여 팬에 적절한 전압을 공급합니다.
(팬에 공급 가능한 전압은 0~15볼트 입니다. 팬의 최대 허용 전압을 넘지 않도록 주의하십시오.)
◦ Computation 스위치를 켜서 연산 기능을 활성화 시킨 다음, 메인 히터의 발열량을 세팅합니다.
◦ 온도 및 기타 값의 변화 추이를 그래프로 확인하기 위해서는 Save Data 스위치를 켭니다.
◦ 필요에 따라 Guard Heater를 켜거나 켜지 않으셔도 됩니다.
◦ 기타 화면 저장과 활성화된 알람을 멈추기 위해서 각각 "Save Screen", "Clear Alarm" 스위치를 1/4초 이상 가볍게 눌러주면 됩니다.
◦ 기타 추가의 온도 측정을 위해서는 장비의 뒷면에 있는 파란색 커넥터에 T 타입 써모커플(오메가)을 연결하시면 됩니다. 위에서 부터 차례로 0, T-1, T-2, T-3(0은 사용 불가)의 고유 번호로 장비의 Option 그룹에 표시됩니다.
사용 전 주의사항
◦ 주위 환경 온도 : 테스트를 위한 주위 환경 온도는 특정 범위에 제한되지 않습니다. 다만, 에어컨이나 히터를 사용하여 환경 온도를 조절하는 경우나, 창문이나 출입문을 통하여 온도 차이가 큰 공기가 유입되는 경우 짧은 기간에 큰 폭의 온도 변화가 발생하므로 정밀한 열저항 값의 측정이 불가능합니다. 따라서 테스트는 창가나 출입문, 사람이 자주 지나다니는 통로등을 피하여 주시고, 강제적으로 공기의 온도를 조절하실 때는 ON/OFF 제어 방식의 냉, 온열기를 사용하지 마시기 바랍니다.
◦ 히트파이프를 사용한 쿨러의 경우 히트파이프의 동작 온도에 따라서 쿨러의 냉각 성능이 달라지게 됩니다. 예를 들어 발열량이 많거나 주위 온도가 높아 히트파이프의 동작 온도가 높은 경우, 발열량이 적거나 주위 온도가 낮아 히트파이프의 동작 온도가 낮은 경우 보다 열저항값이 현저하게 낮게 나옵니다. 따라서 히트파이프를 적용한 쿨러의 경우 열저항 값을 정의할 때는 주위 온도가 000 ℃이고, 발열량이 000 W 일 때의 열저항 값이라고 정의하는 것이 바람직할 것입니다.
◦ 대부분의 써멀그리스는 도포하여 쿨러를 장착한 다음 일정 시간 동안 열저항 값이 현저하게 변화합니다. 대부분은 열저항 값이 낮아지며, 그 변화의 폭은 시간이 지남에 따라 점차적으로 적어지게 됩니다. 따라서 쿨러의 보다 정확한 열저항값을 측정하기 위해서는 반드시 시간에 따른 써멀그리스의 열저항 값 변화를 고려하여야만 합니다.
사용 시 주의사항
◦ 반드시 테스트 시료를 장착하고 팬을 원하는 볼트로 구동시킨 후 메인 히터를 켜십시오.
◦ 메인 히터의 온도가 150 ℃를 넘거나 case temp.(발열 블럭의 온도)가 120 ℃를 넘는 경우, 메인 히터 및 가드 히터의 전원이 자동으로 차단되며, 디스플레이 창에 깜빡거리는 알람 표시가 켜집니다.
◦ 알람이 가동되어 메인 히터의 전원이 차단되는 경우는 테스트 시료(쿨러)가 잘못 장착되었거나 팬이 정상 구동을 하지 않는 경우, 또는 테스트 시료의 냉각 성능이 세팅된 발열량을 충분히 냉각하지 못하기 때문입니다. 따라서, 테스트를 재개하기 위해서는 테스트 시료의 장착 상태, 팬의 구동 상태를 점검하신 다음, 메인 히터의 발열량을 적절히 줄이고 "Clear Alarm" 버턴을 눌러주시면 됩니다. 단, 메인 히터나 발열 블럭의 온도가 여전히 알람 온도를 넘어선 상태에서는 제품의 파손을 방지하기 위하여 "Clear Alarm" 기능이 동작하지 않습니다.
◦ 테스트 테이블은 회전 축을 중심으로 0, 90, 180도에서 위치 고정이 가능하도록 고정 홀이 있습니다. 노브가 홀에 삽입되어있는 경우 무리한 힘을 주어 테이블을 회전시키는 경우 장비가 파손될 수 있습니다. 따라서, 테스트 테이블은 항상 가볍게 회전시켜 주시고 회전이 되지 않는 경우 노브를 충분히 풀어준 다음 가볍게 회전시켜 주십시오.
