Product Name Small Limit Switch
Model None
Series Limit / Small Limit
Catalog
Product Description

Features

1. Caused by miniaturization, High degree of precision and strong
2. Die-casting body and plastic cover construction made it electronic safety assurance
3. Various kinds of actuators for easy selection
4. A machine tool, transportation machine and all sorts of industrial equipment are adaptable.
5.


Specification



Name composition


Inner switch & circuit diagrams

KG-SLM10




External form / Drawing

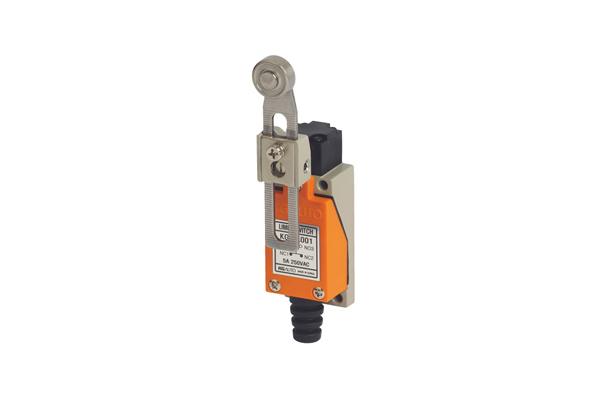

Variable Roller lever
▶ KG-SL001

ExternalDrawingOperating characteristics






OF Max. : 250 gf
RF Min. : 100 gf
PT Max. : 20˚±5
MD Max. : 10˚
OT Min. : 75˚
TT Min. : 90˚

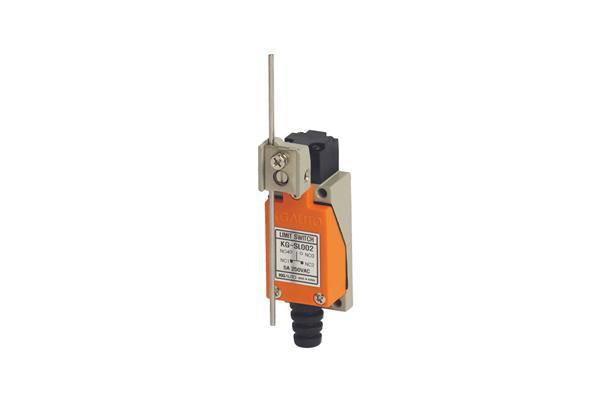

Variable rod lever
▶ KG-SL002

ExternalDrawingOperating characteristics






OF Max. : 300gf
RF Min :  100gf
PT Max. : 20˚±5
MD Max. : 10˚
OT Min. : 75˚
TT Min. : 90˚

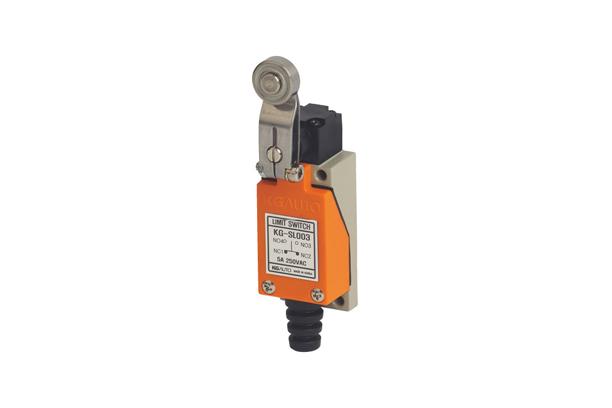

Roller lever
▶ KG-SL003

ExternalDrawingOperating characteristics






OF Max. : 300gf
RF Min :  100gf
PT Max. : 20˚±5
MD Max. : 10˚
OT Min. : 75˚
TT Min. : 90˚

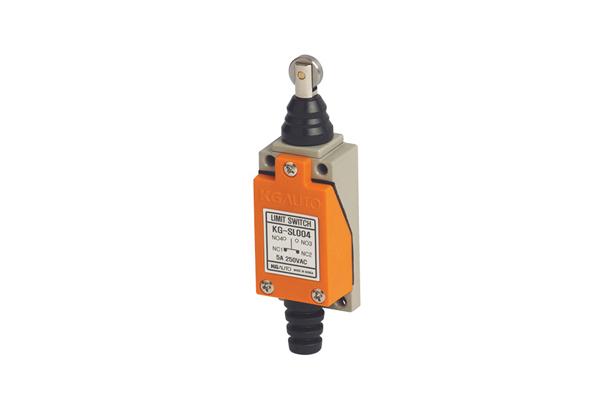

Roller plunger
▶ KG-SL004

ExternalDrawingOperating characteristics






OF Max. : 600 gf
RF Min :  300 gf
PT Max. : 1.5mm±0.5
MD Max. : 1mm
OT Min. : 4mm
TT Min. : 5.5mm

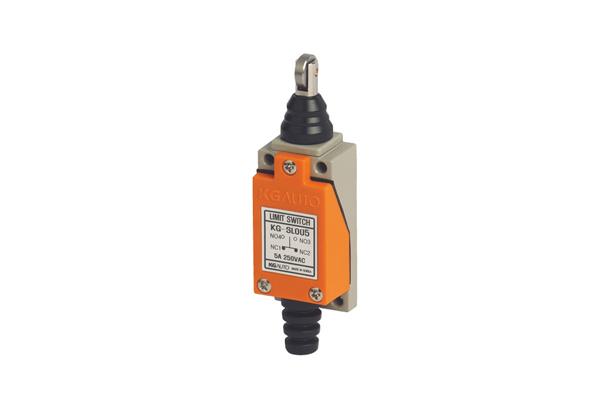

Cross roller plunger
▶ KG-SL005

ExternalDrawingOperating characteristics






OF Max. : 600 gf
RF Min :  300 gf
PT Max. : 1.5mm±0.5
MD Max. : 1mm
OT Min. : 4mm
TT Min. : 5.5mm

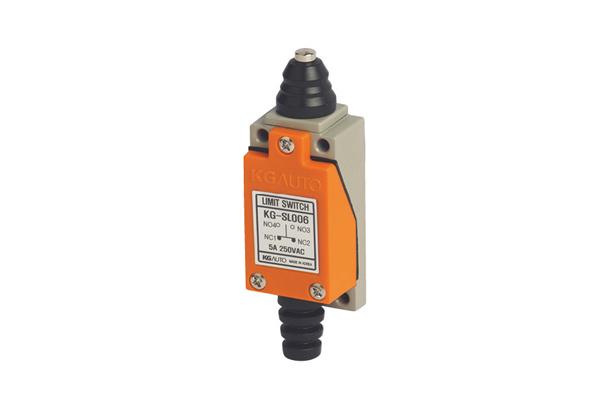

Push plunger
▶ KG-SL006

ExternalDrawingOperating characteristics






OF Max. : 600 gf
RF Min :  300 gf
PT Max. : 1.5mm±0.5
MD Max. : 1mm
OT Min. : 4mm
TT Min. : 5.5mm

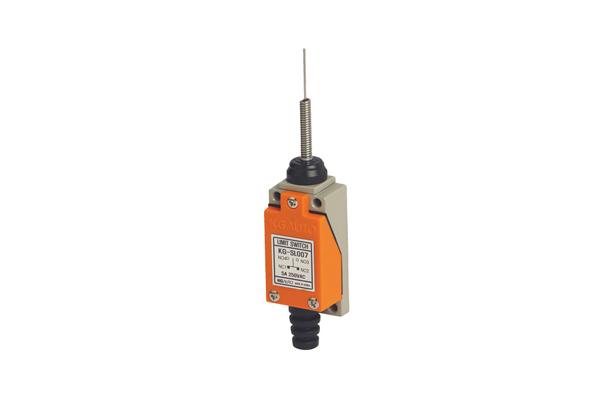

Spring wire
▶ KG-SL007

ExternalDrawingOperating characteristics






OF Max. : 150g
PT Max. : 15mm±0.5
OT Min. : 20mm
TT Min. : 20˚




Attachment method

Front attachment (If fixing tabs)Front attachment (If fixing tabs)
Rear attachment




Tap depth 15mm or morePanel 5mm thickness less applicablePanel 6mm thickness less applicable
(Packing bolt when applying)



Solderless terminal



Precautions

1. The product isn't waterproof type, be aware of excessive water and oil pass through it
2. Do not use with all sorts of organic solvent, strong acid, strong alkali


Symbol description

SignSymbol description
OF동작에 필요한 힘자유위치(FP)에서 동작위치(OP)로
움직이는데 필요한 힘
RF되돌림의 힘동작 한도 위치(TTP)에서 되돌림 위치(RP)까지 움직이는데 필요한 힘
RT동작까지의 움직임자유위치(FP)에서 동작위치(OP)까지의
이동거리 또는 이동 각도
MD응차의 움직임동작위치(OP)에서 되돌림 위치(RP)까지의
 이동 거리 또는 이동 각도
OT동작후의 움직임동작위치(OP)에서 동작 한도 위치(TTP)까지의 이동거리 또는 이동 각도
OP동작위치자유위치(FP) 상태에서 a접점(NO)이
ON될 때의 액추에이터의 위치
FP자유위치외부에서 액추에이터에 힘이 가해지지 않을 때의 액추에이터의 위치
TTP동작 한도 위치액추에이터가 멈춤에 도달했을 때의
액추에이터의 위치
RP되돌림 위치동작위치(OP)에서 a접점(NO)이
OFF될 때의 액추에이터의 위치
TT전체의 움직임자유위치(FP)에서 동작 한도위치(TTP)까지의
이동 거리 또는 이동 각도
