Manufacturer
Dae Ryun Ind
Product Type
Machine
Brand
-
SKU
51425
Product Name

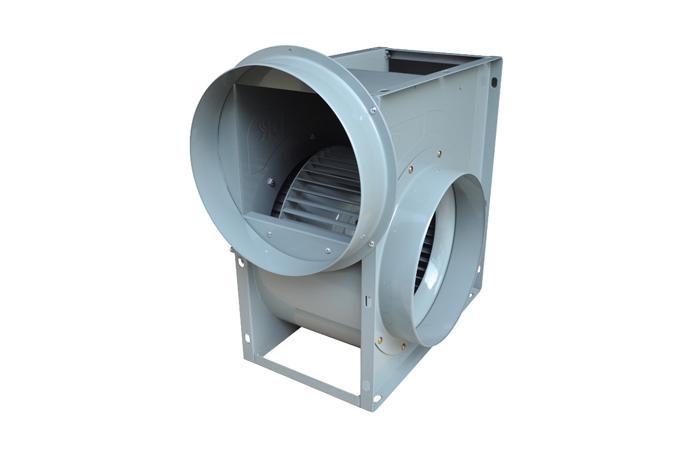

High Static Pressure Sirocco Fan
Model Name
DR-FH30FSC, DR-FH30FTC, DR-GH30FSC, DR-GH30FTC, DR-FH33FSC, DR-FH33FTC, DR-GH30FTC
Size
-
Weight
-
Product Details
▣ 특징
• 저소음형 팬 케이싱 설계로 소음 극소화
• 제품 소형화 경량화를 통한 취급 및 설치 용이
• 동일제품대비 높은 풍량과 정압 실현
• 설치한 상태로 모터와 팬의 분리가 가능하여 점검 및 보수 용이
• 알루미늄 다이캐스팅 모터케이싱으로 모터의 열배출 극대화
▣ 용도
• 공조설비용:빌딩, 아파트, 지하상가, 공장, 창고 등의 일반환기, 공기조화, 냉난방 송풍, 급배기용
• 각종 기기조립 및 기기냉각용:변압기, 건조기, 정류기 등
▣ 성능곡선
▣ 특성 및 사양
| 형명 MODEL NO. |
날개치수 Impeller size(㎜) |
최대풍량 Max Air volume (㎡/ h) |
최대정압 Static pressure (㎜Aq) |
상ㆍ전압 phase.Volt(∮ . V) |
극수 Poles(P) |
입력 Input (W) |
소비전력 Power Consumption(W) |
전류 Ampere(A) |
중량 Weight(Kg) |
|---|---|---|---|---|---|---|---|---|---|
| DR-FH28FSC | Ø265X160 | 3,790 | 67 | 1∮ 220V | 4 | 1,000 | 1,488 | 6.8 | 22.7 |
| DR-FH28FTC | Ø265X160 | 3,790 | 67 | 3∮ 220/380V | 4 | 990 | 1,600 | 4.2 | 22.7 |
| DR-FH30FSC | Ø310X164 | 6,200 | 108 | 1∮ 220V | 4 | 2,330 | 3,035 | 14.5 | 36.5 |
| DR-FH30FTC | Ø310X164 | 6,200 | 108 | 3∮ 220/380V | 4 | 2,610 | 3,600 | 5.8 | 36.5 |
| DR-GH30FSC | Ø310X164 | 4,300 | 49 | 1∮ 220V | 6 | 750 | 1,015 | 4.8 | 36.5 |
| DR-GH30FTC | Ø310X164 | 4,300 | 49 | 3∮ 220/380V | 6 | 690 | 1,068 | 1.9 | 36.5 |
| DR-FH33FSC | Ø330X167 | 8,400 | 113 | 1∮ 220V | 4 | 3,400 | 4,100 | 17.9 | 54 |
| DR-FH33FTC | Ø330X167 | 8,400 | 113 | 3∮ 220/380V | 4 | 3,460 | 5,910 | 10.4 | 54 |
*상기자료는 60Hz자료이며, 품질관리를 위해 예고없이 변경 될 수 있습니다.
▣ 외형도
▣ 규격표
(단위:mm)
| MODEL | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | 접속덕트 |
| DR-FH28FSC/FTC | 396 | 395 | 320 | 320 | 223.4 | 197.5 | 50.2 | 248 | 394.7 | 248 | 230 | 84.2 | 250 | 26.2 | 12X20 | 200 | 156.4 | Ø250 |
| DR-FH30FSC/FTC | 470.8 | 500 | 400 | 400 | 300 | 278.4 | 61.2 | 298.5 | 503.4 | 299 | 245 | 106.6 | 270 | 36.6 | 12X20 | 220 | 210 | Ø300 |
| DR-GH30FSC/FTC | 470.8 | 500 | 400 | 400 | 300 | 278.4 | 61.2 | 298.5 | 503.4 | 299 | 245 | 106.6 | 270 | 36.6 | 12X20 | 220 | 210 | Ø300 |
| DR-FH33FSC/FTC | 520 | 604 | 564 | 364 | 364 | 282 | 61.2 | 350 | 597 | 350 | 290 | 118.7 | 330 | 22.8 | Ø15 | 250 | 213 | Ø350 |
*상기자료는 사전 예고없이 변경 될 수 있으며 반드시 사전에 확인바랍니다.
