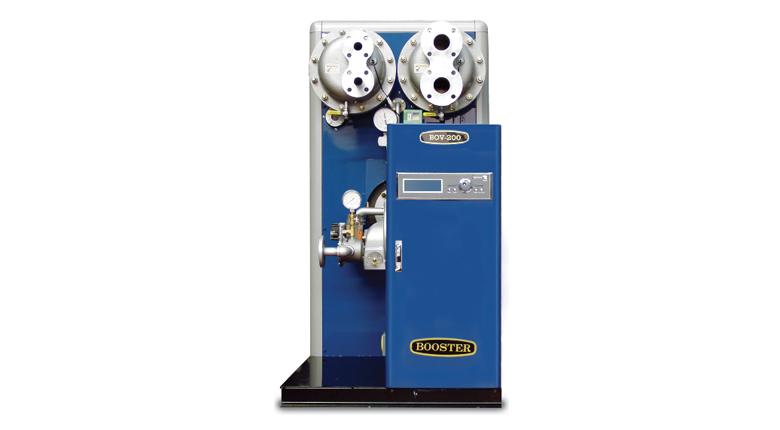

BOV Type [ 130~360만 kcal/h ]
고효율/무면허 무검사/급탕,난방 및 급탕순환실/안전설계/긴수명설계 /독창적인 설계/5분이내 온수발생/증설 및 대용량으로 사용가능
1. 상기 사양표는 다음과 같이 기준하였음.
- BOV-100~800형은 GAS 연소시 권장 공급압력은 저압 1.96~2.45KPa (최소 0.98KPa) {200~250mmH2O (최소 100mmH2O)}로 공급할 것.
- BOV-1000~3600형은 GAS 연소시 권장 공급압력은 중간압 34.32 9.81 KPa {3,500 1,000mmH2O}로 공급할 것.
- 각 연료의 발열량은 다음을 기준으로 하였음.
천연가스(13A) : 고위/저위발열량 46.05/41.9 MJ/N㎥ {11,000/10,000 kcal/Nm3}
프 로 판 : 101.9/93.8 MJ/N㎥ {24,350/22,400 kcal/N㎥ } 50.1/46.4 MJ/N㎥ {11,969/11,089 kcal/kg}
부 탄 : 133.3/123.5 MJ/N㎥ {31,840/29,500 kcal/N㎥ } 49.53/47.5 MJ/N㎥ {12,254/11,353 kcal/kg}
보 일 러 등 유 : 저위발열량 43.12 MJ/kg {10,300 kcal/kg}
2. 급탕용 설계유량 온도조건 : 278K~338K{5 ~65 },298K~338K{25 ~65 }
3. 난방용 및 급탕순환용 설계유량 온도조건
: 333K~343K{60 ~70 } {130만 이상 : 323K~343K{50 ~70 }
4. 130만 이상 급탕 순환용 온도차 : Δt20
5. 급탕용 및 난방용의 정격출력은 각각 단독 사용시이며 동시 사용의 경우에는 그 합계가 관체열 출력으로 됩니다.
6. GD-TYPE은 GAS TYPE 과 동일크기 입니다.
7.부득이한 계측오차로서, 아래의 허용값을 포함하고 있습니다.
- 보일러 효율 계측오차 ±1% , 연소량(입열)의 계측오차 ±1.5%
8. 상기 사양표는 성능개발 등으로 예고없이 변경될 수도 있음
1. 면허 및 검사가 필요없으며 조작도 간단
면허 및 검사가 필요없으며 누구라도 운전이 가능합니다
2. 증설 및 대용량으로 사용 가능
관류보일러의 특징을 살펴 높이와 폭이 대폭 작아져 협소한 장소에서도 설치,증설이 가능합니다.
급탕, 난방의 입구 및 출구는 상부에 있고 버너는 정면에 있으므로 여러 대를 다관 설치하여 대용량으로 사용이 가능합니다.
3. 긴 수명 설계
열교환기 재질은 스테인레스 강관으로 제작하여 내식성이 강하고 U자형 열교환기를 채용하여 플렌지로서 탈착하여 보수 및 점검이 용이합니다.
또 열매수는 일정 싸이클(열매수→감압증기→열교환→응축→열매수)이 반복되기 때문에 보급수를 필요로 하지 않고 관체는 진공상태이기 때문에 부식 걱정이 없습니다.
열교환기는 직접 가열 시키지 않고 열매수를 가열하여 생긴 감압증기에 의해 간접 가열되기 때문에 열 부하가 균일하므로 열응력이 걸리지 않습니다.
4. 5분이내 온수발생
관내 열매수량이 적고 감압증기에 의한 열교환방식으로 5분 이내에 온수가 발생합니다.
또 초기 예열부하 손실이 거의 없어 연료비 절감에 획기적인 제품입니다.
5. 급탕, 난방 및 순환방식
급탕, 난방 및 순환방식이 있어 다양한 용도로 사용이 가능합니다.
또 열교환기는 각각 독립되어 있으므로 물의 혼입은 일어나지 않습니다.
6. 안전설계
진공 온수보일러는 열매수가 봉입되어 대기압 이하의 진공상태로 되어 있기 때문에 파열 등의 걱정이 없고 또 열매수는 항상 일정량으로 유지됩니다.
만일 이상이 발생한 경우도 써미스타, 증기안전방출밸브, 과열방지스위치, 공염방지스위치, 진공스위치 등의 5조의 안전장치를 표준 장착하여 언제라도 안심하고 사용할 수 있습니다.
